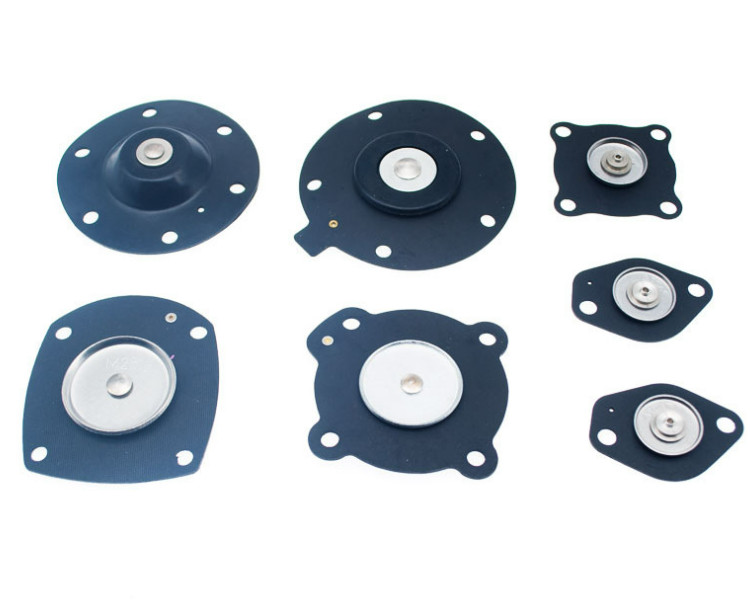

دیافراگم سیلندر چرخشی محرک خطی تک اثر هوای فشرده دیافراگم شیر پمپ غلتکی لاستیکی دیافراگم لاستیکی

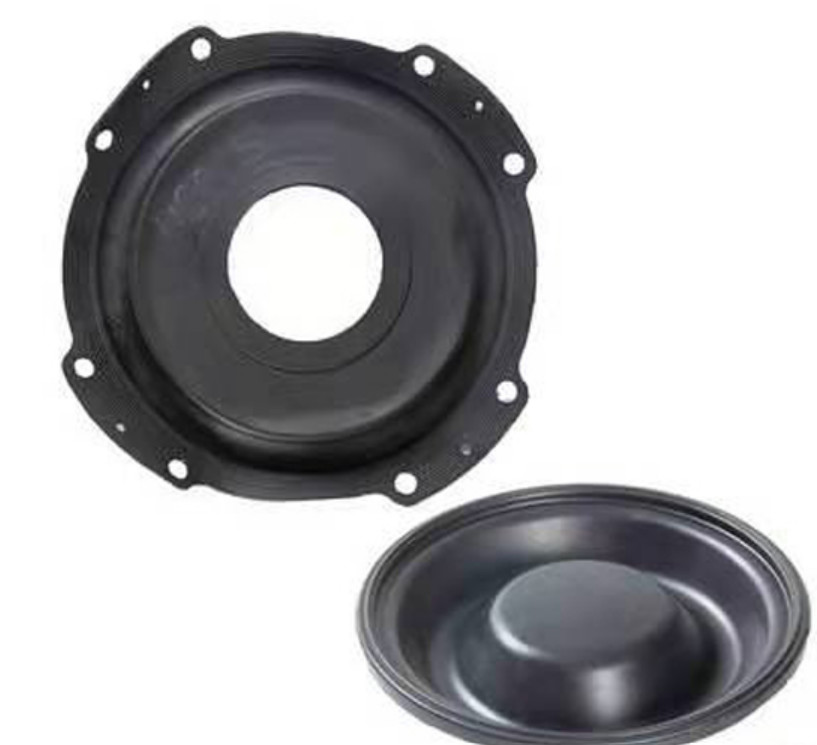

دیافراگم لاستیکی شیر پمپ غلتکی بررسی اجمالی محصول:

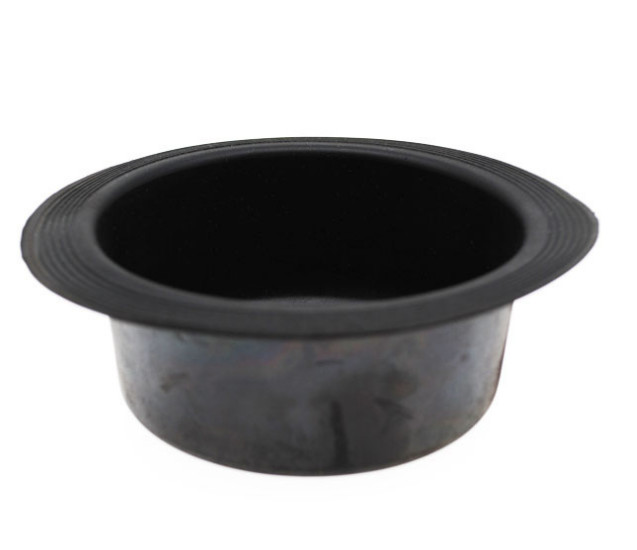

در مقایسه با دیافراگم موجدار لاستیکی مورد استفاده در شیرهای تنظیم، دیافراگم غلتشی مقاومت فشار بالاتری دارد.
تقریباً تمام بار فشار دیافراگم غلتشی توسط پیستون پشتیبانی می شود و تنها بخش کوچکی از فشار مایع یا فشار گاز توسط ناحیه باریک دیافراگم پشتیبانی می شود ، بنابراین دیافراگم غلتشی می تواند ظرفیت تحمل فشار بیشتر و رانش بالاتر را بدست آورد. .
دیافراگم لاستیکی عمدتاً در محرک فیلم پنوماتیک استفاده می شود که می تواند سیگنال کنترل (DC4 ~ 20mA یا 1-5V) خروجی توسط کنترلر را به جابجایی خطی ساقه سوپاپ از طریق موقعیت دهنده (هوشمند) شیر الکتریکی و پنوماتیک تبدیل کند. محرک فیلمیا لوازم جانبی جابجایی زاویه ای شفت سوپاپ.
| مواد محصول | NBR، NR، و غیره |
| دمای عملیاتی | -20℃~80℃ |
| عمر خدمات | ≥1000000 بار |
| سناریوی استفاده | تنظیم کننده فشار گاز |
مشخصات دیافراگم لاستیکی شیر پمپ غلتکی:
تکنیک های ساخت منسوجات مقاومت در برابر پارگی محصول را قوی تر می کند
مواد اولیه با کیفیت بالا عملکرد عالی خود مواد را تضمین می کند
مشخصات دیافراگم لاستیکی شیر پمپ غلتکی:
| دیافراگم غلتشی | مدل |
قطر خارجی (میلی متر) |
قطر داخلی (میلی متر) |
قطر پایه (میلی متر) | ارتفاع (میلی متر) | ضخامت (میلی متر) | فشار |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
خدمات ما:
1. بسته بندی بسته بندی خنثی یا بسته بندی سفارشی است.
2. ما ظرف 24 ساعت به شما پاسخ خواهیم داد.
3. ما همچنین خدمات پس از فروش خوبی را به شما ارائه خواهیم داد.
4. سفارشات OEM یا ODM استقبال می شود.
5. سفارشات آزمایشی قابل قبول است.
6. کیفیت بالا و قیمت کارخانه.
7. 100٪ کیفیت را تضمین کرد.
