دیافراگم لاستیکی مواد NBR NR EPDM برای کیت ترمز هوایی دیافراگم لاستیکی
مروری بر محصول:

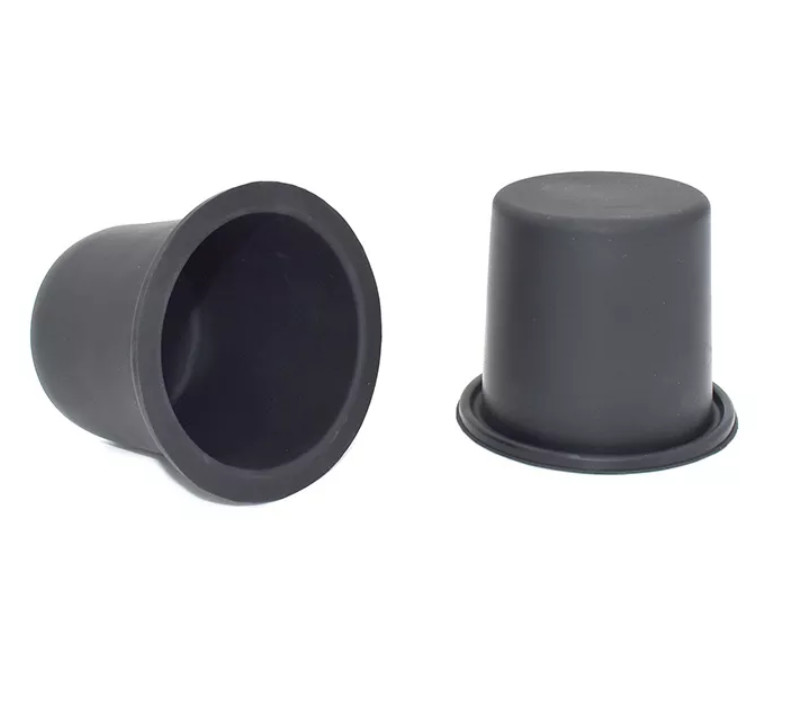

دیافراگم غلتشی در حالت آزاد شبیه کلاه بالایی است.از لاستیک با پارچه ابریشمی ساخته شده است.سوراخ وسط در بالا برای نصب میل سوپاپ استفاده می شود.به منظور تناسب، تثبیت و آب بندی، بالا و پایین را می توان به تعویض لبه نوع 0 یا اطراف پایین با سوراخ نصب مجهز کرد.
| مواد محصول | NBR، NR |
| دمای عملیاتی | -20℃~80℃ |
| عمر خدمات | ≥1000000 بار |
| سناریوی استفاده | تنظیم کننده فشار گاز |
معرفی:
در طراحی برخی از رگولاتورهای فشار متوسط و پایین، به منظور رفع مشکل عدم تعادل دیسک شیر تنظیم فشار و بهبود عملکرد رگلاتور فشار، اغلب از روش نصب دیافراگم تعادل استفاده می شود.هنگامی که یک دیافراگم متعادل کننده نصب می شود، فشار تفاضلی بین فشار ورودی و فشار خروجی رگولاتور را می توان افزایش داد.در صنعت رگلاتور از نظر کاربرد به آن دیافراگم تعادلی و در صنایع لاستیک سازی، ابزار دقیق، ماشین آلات و سایر صنایع دیافراگم نورد می گویند.
دیافراگم غلتشی به شکل کلاه بالایی در حالت آزاد است.از لاستیک با پارچه ابریشمی ساخته شده است.برای نصب میل سوپاپ از سوراخ میانی بالایی استفاده می شود.به منظور نصب، تثبیت و آب بندی، بالا و پایین می توانند لبه های O-ring داشته باشند.یا به شکل سوراخ های ثابت در اطراف لبه پایین.
مشخصات فنی:
| دیافراگم غلتشی | مدل |
قطر خارجی (میلی متر) |
قطر داخلی (میلی متر) |
قطر پایه (میلی متر) | ارتفاع (میلی متر) | ضخامت (میلی متر) | فشار |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
خدمات ما:
1. بسته بندی بسته بندی خنثی یا بسته بندی سفارشی است.
2. ما ظرف 24 ساعت به شما پاسخ خواهیم داد.
3. ما همچنین خدمات پس از فروش خوبی را به شما ارائه خواهیم داد.
4. سفارشات OEM یا ODM استقبال می شود.
5. سفارشات آزمایشی قابل قبول است.
6. کیفیت بالا و قیمت کارخانه.
7. 100٪ کیفیت را تضمین کرد.
