NBR NR EPDM FKM CR دیافراگم شیر قطع پنوماتیک شیر دیافراگم لاستیکی
معرفی:

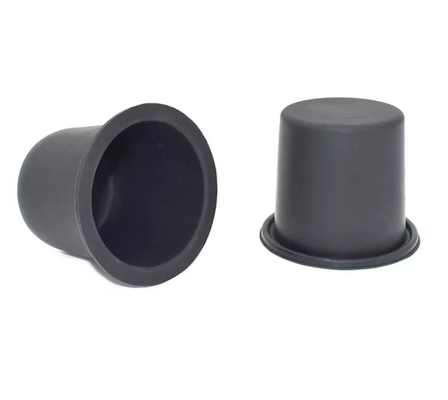

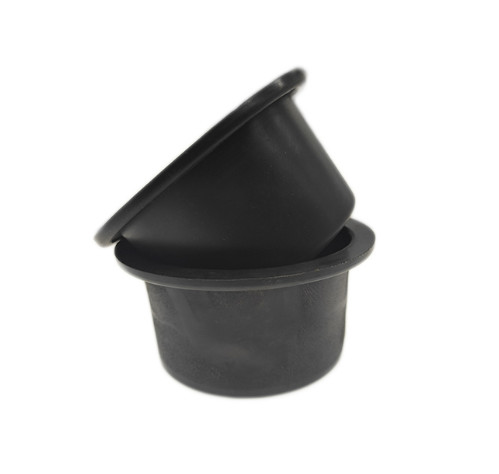

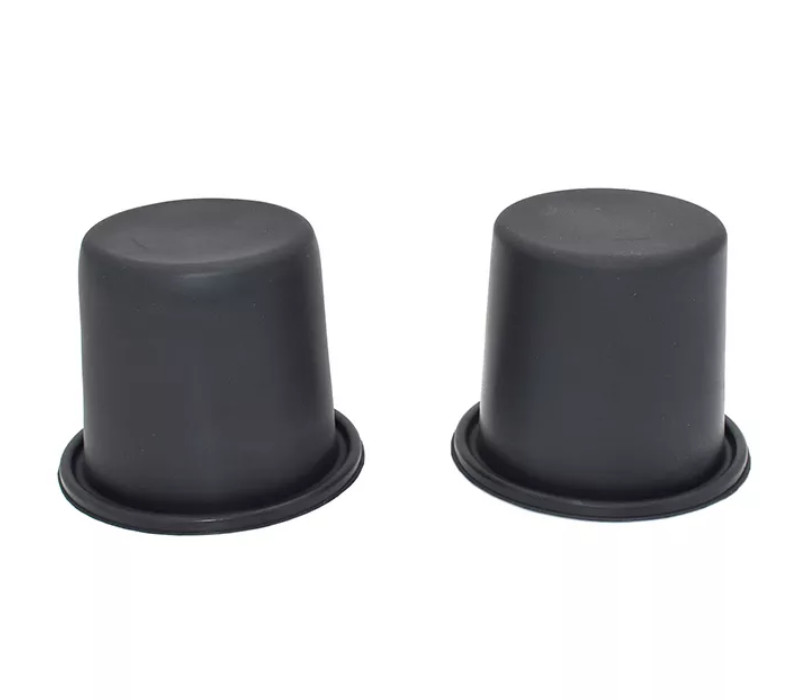

دیافراگم غلتشی در حالت آزاد شبیه کلاه بالایی است.از لاستیک با پارچه ابریشمی ساخته شده است.سوراخ وسط در بالا برای نصب میل سوپاپ استفاده می شود.به منظور تناسب، تثبیت و آب بندی، بالا و پایین را می توان به تعویض لبه نوع 0 یا اطراف پایین با سوراخ نصب مجهز کرد.
(1) نباید لبه ها و گوشه های مستقیمی در گوشه های دیافراگم وجود داشته باشد و باید قوس هایی ایجاد شود تا از شکستگی آسان پس از تا شدن و از بین رفتن چسب در حین ولکانیزاسیون جلوگیری شود.محل تقاطع دیواره داخلی آستین و قسمت انتهایی نیز باید با زوایای قوس بریزید تا از گوشه های تیز جلوگیری شود.قطعه
(2) مواد دیافراگم: لاستیک نیتریل برای گاز طبیعی و LPG و لاستیک کلروهیدرین برای گاز استفاده می شود.
(3) یک لایه پارچه پلی استر الاستیک در دیافراگم وجود دارد.سطوح داخلی و خارجی دیافراگم را با دقت مشاهده کنید.یک طرف می تواند به طور مبهم الگوی پارچه مش را ببیند و طرف دیگر یک سطح صاف است.سطح صاف باید سطح فشار گاز باشد.بنابراین، برای دیافراگم نصب شده در جهت جلو، سطح صاف در سطح داخلی دیافراگم و سطح صاف دیافراگم نصب شده در جهت معکوس در سطح خارجی قرار دارد که می تواند از نشتی جلوگیری کند و مقاومت فشاری را بهبود بخشد. از دیافراگم
جزئیات مواد:
در حال حاضر، مواد رایج برای دیافراگم نورد عبارتند از: لاستیک طبیعی (NR)، لاستیک نیتریل بوتادین (NBR)، عملکرد این دو ماده می تواند نیازهای اکثر محیط های صنعتی را برآورده کند.در محیط های صنعتی خاص (مقاومت در دمای بالا، مقاومت در برابر اسید و قلیایی) می توان از EPDM، لاستیک فلوئور (FKM)، لاستیک نئوپرن (CR) برای تولید استفاده کرد، اما هزینه نسبتاً بالا است.
مشخصات فنی:
| دیافراگم غلتشی | مدل |
قطر خارجی (میلی متر) |
قطر داخلی (میلی متر) |
قطر پایه (میلی متر) | ارتفاع (میلی متر) | ضخامت (میلی متر) | فشار |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
خدمات ما:
1. بسته بندی بسته بندی خنثی یا بسته بندی سفارشی است.
2. ما ظرف 24 ساعت به شما پاسخ خواهیم داد.
3. ما همچنین خدمات پس از فروش خوبی را به شما ارائه خواهیم داد.
4. سفارشات OEM یا ODM استقبال می شود.
5. سفارشات آزمایشی قابل قبول است.
6. کیفیت بالا و قیمت کارخانه.
7. 100٪ کیفیت را تضمین کرد.
