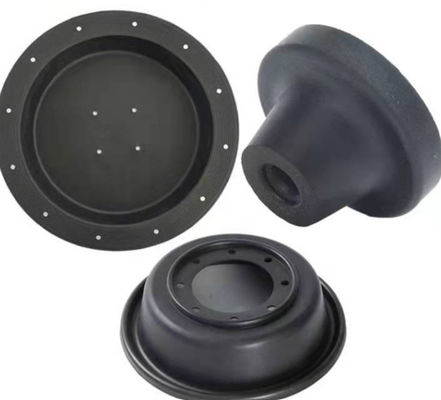

دیافراگم لاستیکی طبیعی قطع کننده سیستم ترمز هوا محرک ترمز هوا دیافراگم لاستیکی
دیافراگم لاستیکی محرک ترمز هوایی بررسی اجمالی محصول:

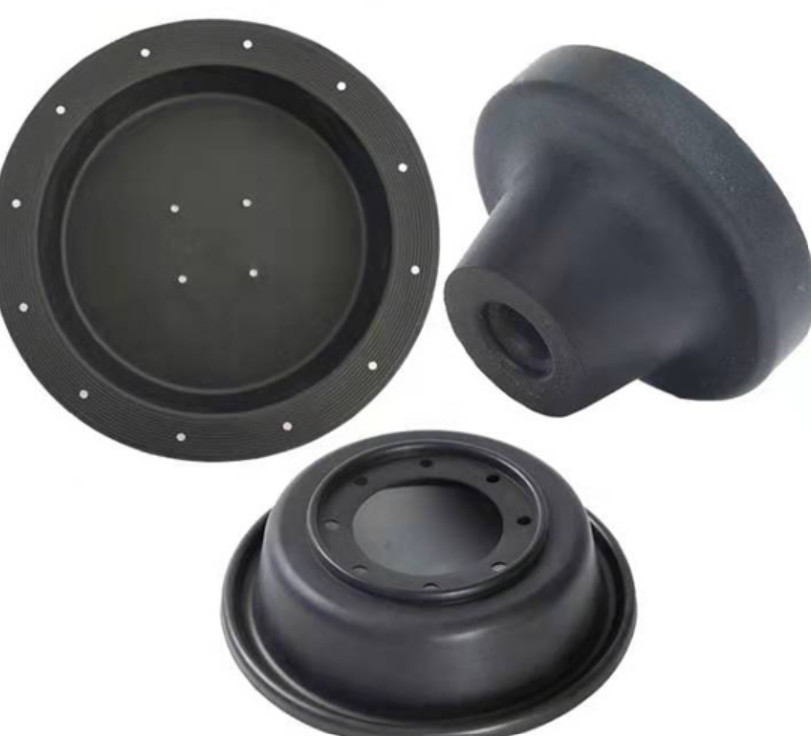

دیافراگم غلتشی در حالت آزاد شبیه کلاه بالایی است.از لاستیک با پارچه ابریشمی ساخته شده است.سوراخ وسط در بالا برای نصب میل سوپاپ استفاده می شود.به منظور تناسب، تثبیت و آب بندی، بالا و پایین را می توان به تعویض لبه نوع 0 یا اطراف پایین با سوراخ نصب مجهز کرد.
را
دیافراگم لاستیکی عمدتاً در محرک فیلم پنوماتیک استفاده می شود که می تواند سیگنال کنترل (DC4 ~ 20mA یا 1-5V) خروجی توسط کنترلر را به جابجایی خطی ساقه سوپاپ از طریق موقعیت دهنده (هوشمند) شیر الکتریکی و پنوماتیک تبدیل کند. محرک فیلمیا لوازم جانبی جابجایی زاویه ای شفت سوپاپ.
| مواد محصول | NBR، NR، و غیره |
| دمای عملیاتی | -20℃~80℃ |
| عمر خدمات | ≥1000000 بار |
| سناریوی استفاده | تنظیم کننده فشار گاز |
معرفی دیافراگم لاستیکی محرک ترمز هوایی:
در طراحی برخی از رگولاتورهای فشار متوسط و پایین، به منظور رفع مشکل عدم تعادل دیسک شیر تنظیم فشار و بهبود عملکرد رگلاتور فشار، اغلب از روش نصب دیافراگم تعادل استفاده می شود.هنگامی که یک دیافراگم متعادل کننده نصب می شود، فشار تفاضلی بین فشار ورودی و فشار خروجی رگولاتور را می توان افزایش داد.در صنعت رگلاتور از نظر کاربرد به آن دیافراگم تعادلی و در صنایع لاستیک سازی، ابزار دقیق، ماشین آلات و سایر صنایع دیافراگم نورد می گویند.

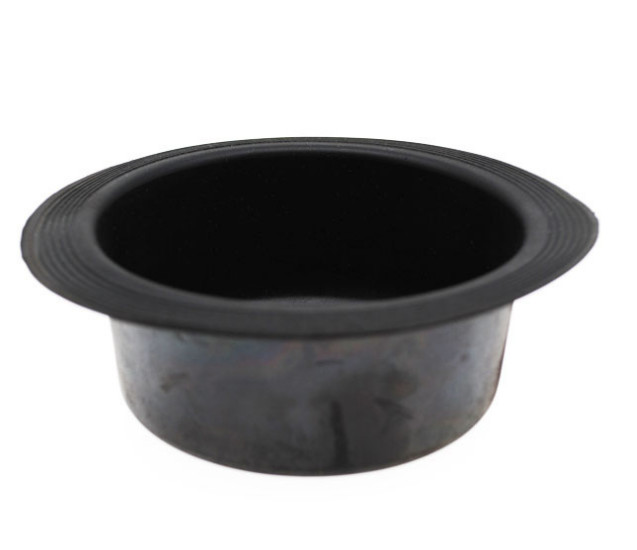

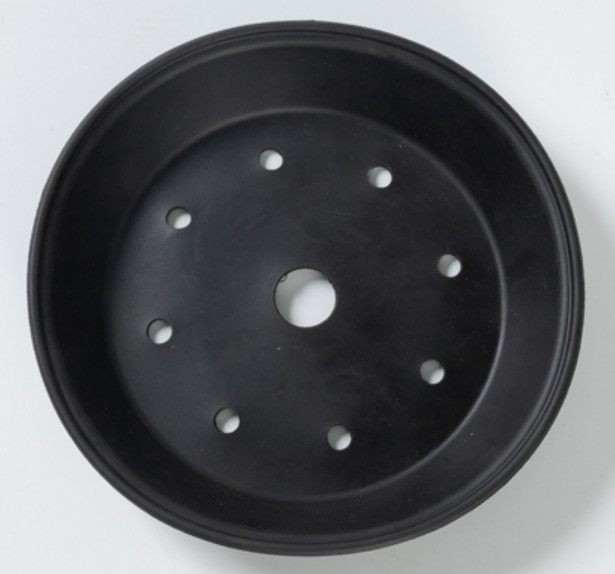

دیافراگم غلتشی به شکل کلاه بالایی در حالت آزاد است.از لاستیک با پارچه ابریشمی ساخته شده است.برای نصب میل سوپاپ از سوراخ میانی بالایی استفاده می شود.به منظور نصب، تثبیت و آب بندی، بالا و پایین می توانند لبه های O-ring داشته باشند.یا به شکل سوراخ های ثابت در اطراف لبه پایین.
مشخصات دیافراگم لاستیکی محرک ترمز هوایی:
| دیافراگم غلتشی | مدل |
قطر خارجی (میلی متر) |
قطر داخلی (میلی متر) |
قطر پایه (میلی متر) | ارتفاع (میلی متر) | ضخامت (میلی متر) | فشار |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
