دیافراگم دیافراگم آب بند بارومتری دریچه تنظیم کننده سوخت سیستم های انرژی اسپینکرافت دیافراگم لاستیکی
دیافراگم لاستیکی شیر تنظیم کننده سوخت بررسی اجمالی محصول:

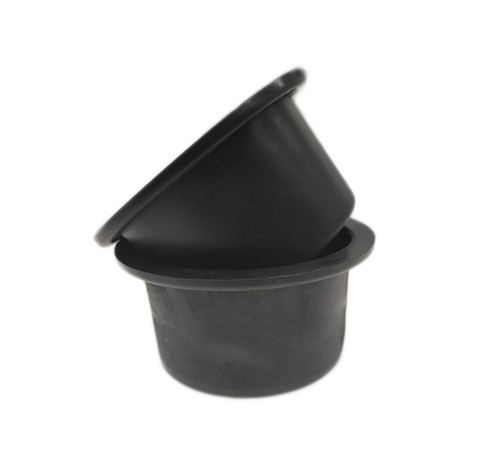

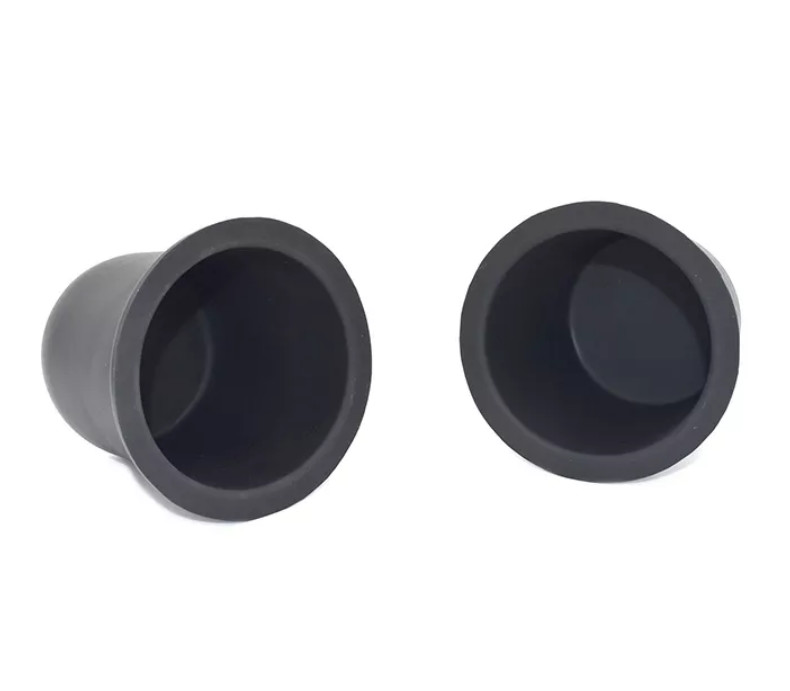

دیافراگم غلتشی در حالت آزاد شبیه کلاه بالایی است.از لاستیک با پارچه ابریشمی ساخته شده است.سوراخ وسط در بالا برای نصب میل سوپاپ استفاده می شود.به منظور تناسب، تثبیت و آب بندی، بالا و پایین را می توان به تعویض لبه نوع 0 یا اطراف پایین با سوراخ نصب مجهز کرد.
در مقایسه با دیافراگم موجدار لاستیکی مورد استفاده در شیرهای تنظیم، دیافراگم غلتشی مقاومت فشار بالاتری دارد.تقریباً تمام بار فشار دیافراگم غلتشی توسط پیستون پشتیبانی می شود و تنها بخش کوچکی از فشار مایع یا فشار گاز توسط ناحیه باریک دیافراگم پشتیبانی می شود ، بنابراین دیافراگم غلتشی می تواند ظرفیت تحمل فشار بیشتر و رانش بالاتر را بدست آورد. .
را
| مواد محصول | NBR، NR، و غیره |
| دمای عملیاتی | -20℃~80℃ |
| عمر خدمات | ≥1000000 بار |
| سناریوی استفاده | تنظیم کننده فشار گاز |
معرفی دیافراگم لاستیکی شیر تنظیم کننده سوخت:
در طراحی برخی از رگولاتورهای فشار متوسط و پایین، به منظور رفع مشکل عدم تعادل دیسک شیر تنظیم فشار و بهبود عملکرد رگلاتور فشار، اغلب از روش نصب دیافراگم تعادل استفاده می شود.هنگامی که یک دیافراگم متعادل کننده نصب می شود، فشار تفاضلی بین فشار ورودی و فشار خروجی رگولاتور را می توان افزایش داد.در صنعت رگلاتور از نظر کاربرد به آن دیافراگم تعادلی و در صنایع لاستیک سازی، ابزار دقیق، ماشین آلات و سایر صنایع دیافراگم نورد می گویند.
جزئیات مواد دیافراگم لاستیکی شیر تنظیم کننده سوخت:
در حال حاضر، مواد رایج برای دیافراگم نورد عبارتند از: لاستیک طبیعی (NR)، لاستیک نیتریل بوتادین (NBR)، عملکرد این دو ماده می تواند نیازهای اکثر محیط های صنعتی را برآورده کند.در محیط های صنعتی خاص (مقاومت در دمای بالا، مقاومت در برابر اسید و قلیایی) می توان از EPDM، لاستیک فلوئور (FKM)، لاستیک نئوپرن (CR) برای تولید استفاده کرد، اما هزینه نسبتاً بالا است.
مشخصات دیافراگم لاستیکی شیر تنظیم کننده سوخت:
| دیافراگم غلتشی | مدل |
قطر خارجی (میلی متر) |
قطر داخلی (میلی متر) |
قطر پایه (میلی متر) | ارتفاع (میلی متر) | ضخامت (میلی متر) | فشار |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
