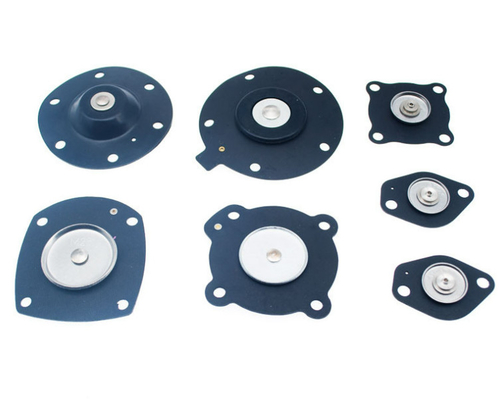

نصب سفارشی تنظیم فشار گاز دیافراگم لاستیکی شیر دیافراگم نورد EPDM CR FKM
دیافراگم نورد EPDM CR FKMمقدمه:
دیافراگم غلتشی به شکل کلاه بالایی در حالت آزاد است.دیافراگم نورد CR از لاستیک با پارچه ابریشمی ساخته شده است.برای نصب میل سوپاپ از سوراخ میانی بالایی استفاده می شود.به منظور نصب، تثبیت و آب بندی، بالا و پایین می توانند لبه های O-ring داشته باشند.یا به شکل سوراخ های ثابت در اطراف لبه پایین.
(1) نباید لبه ها و گوشه های مستقیمی در گوشه های دیافراگم وجود داشته باشد و باید قوس هایی ایجاد شود تا از شکستگی آسان پس از تا شدن و از بین رفتن چسب در حین ولکانیزاسیون جلوگیری شود.محل تقاطع دیواره داخلی آستین و قسمت انتهایی نیز باید با زوایای قوس بریزید تا از گوشه های تیز جلوگیری شود.قطعه
(2) مواد دیافراگم: لاستیک نیتریل برای گاز طبیعی و LPG و لاستیک کلروهیدرین برای گاز استفاده می شود.
(3) یک لایه پارچه پلی استر الاستیک در دیافراگم وجود دارد.سطوح داخلی و خارجی دیافراگم را با دقت مشاهده کنید.یک طرف می تواند به طور مبهم الگوی پارچه مش را ببیند و طرف دیگر یک سطح صاف است.سطح صاف باید سطح فشار گاز باشد.بنابراین، برای دیافراگم نصب شده در جهت جلو، سطح صاف در سطح داخلی دیافراگم و سطح صاف دیافراگم نصب شده در جهت معکوس در سطح خارجی قرار دارد که می تواند از نشتی جلوگیری کند و مقاومت فشاری را بهبود بخشد. از دیافراگم
رادیافراگم نورد EPDM CR FKMجزئیات مواد:
در حال حاضر، مواد رایج برای دیافراگم نورد عبارتند از: لاستیک طبیعی (NR)، لاستیک نیتریل بوتادین (NBR)، عملکرد این دو ماده می تواند نیازهای اکثر محیط های صنعتی را برآورده کند.در محیط های صنعتی خاص (مقاومت در دمای بالا، مقاومت در برابر اسید و قلیایی) می توان از EPDM، لاستیک فلوئور (FKM)، لاستیک نئوپرن (CR) برای تولید استفاده کرد، اما هزینه نسبتاً بالا است.
(1) مواد دیافراگم: لاستیک نیتریل را می توان برای گاز طبیعی و LPG انتخاب کرد و لاستیک کلروهیدرین را می توان برای گاز استفاده کرد.
(2) یک لایه پلی استر الاستیک در داخل دیافراگم وجود دارد.سطوح داخلی و خارجی دیافراگم را با دقت مشاهده کنید.یک طرف می تواند به طور مبهم بافت پارچه مش را ببیند و طرف دیگر صاف است.طرف صاف باید سطح فشار گاز باشد.بنابراین، برای دیافراگم نصب شده در جهت جلو، سطح صاف در سطح داخلی دیافراگم و سطح صاف دیافراگم نصب شده در جهت معکوس در سطح خارجی قرار دارد که می تواند از نشتی جلوگیری کند و مقاومت فشاری را بهبود بخشد. از دیافراگم
| مواد محصول | NBR، NR |
| دمای عملیاتی | -20℃~80℃ |
| عمر خدمات | ≥1000000 بار |
| سناریوی استفاده | تنظیم کننده فشار گاز |
دیافراگم نورد EPDM CR FKMمشخصات:
| دیافراگم غلتشی | مدل |
قطر خارجی (میلی متر) |
قطر داخلی (میلی متر) |
قطر پایه (میلی متر) | ارتفاع (میلی متر) | ضخامت (میلی متر) | فشار |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
