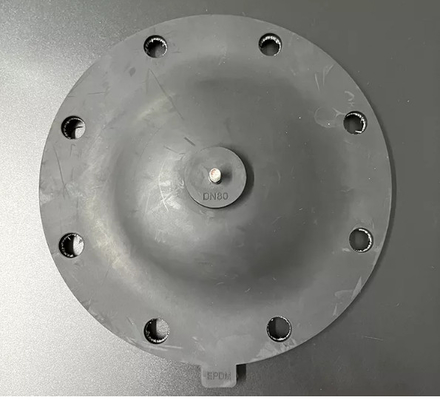

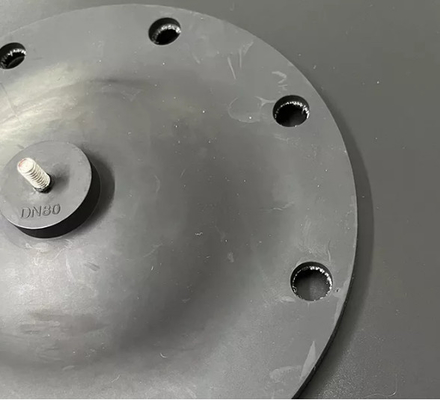

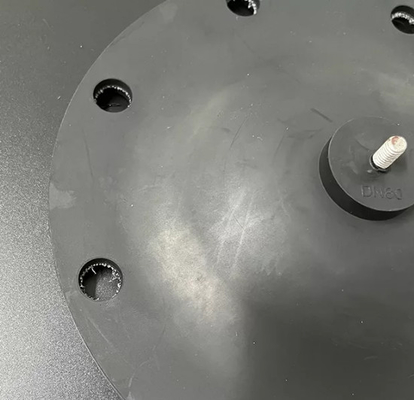

دیافراگم شیر پنوماتیک CR FR با شیر گیره پارچه ای دیافراگم لاستیکی چند لایه QBY-K40
جزئیات سریع:
| مواد محصول | NBR، NR |
| دمای عملیاتی | -20℃~80℃ |
| عمر خدمات | ≥1000000 بار |
| سناریوی استفاده | سیلندر مکانیکی صنعتی |
دلایل اصلی خرابی قرقره شیر کنترل پنوماتیک عبارتند از:
(1) حلقه آب بندی در حال پیر شدن است.با توجه به کیفیت شیر، رینگ آب بندی به طور جدی کهنه می شود، در نتیجه سیت سوپاپ (هسته) شیر کنترل دیافراگم پنوماتیک به راحتی توسط محیط نفوذ می کند.
(2) لکه های قطران به هم چسبیده و مسدود شده اند.از آنجایی که گاز حاوی ناخالصی هایی مانند قیر و آب است، به راحتی روی دیواره داخلی لوله می چسبد و انباشته می شود و تراشه شیر از نوع کک و رسوب است که باعث می شود شیر کنترل غشای پنوماتیکی نتواند کار کند.
راه حل مشکل پارگی آسان دیافراگم شیر کنترل پنوماتیک:
(3) اطمینان حاصل کنید که منبع گاز ابزار تمیز و خشک است.
(4) شیر کاهش فشار فیلتر هوا را تعویض کنید.
(5) فشار منبع هوا را روی 140KPa±5KPa تنظیم کنید.
معرفی:

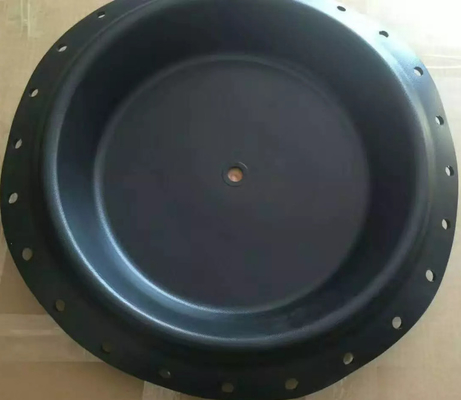

دیافراگم های تنظیم شیر پنوماتیکی را به سادگی «دیافراگم شیر پنوماتیک» می گویند.دیافراگم‌های شیر پنوماتیک معمولاً پروانه‌ای شکل هستند و دیواره‌های جانبی آنها به تدریج از سیلندر به پیستون کشیده می‌شود.می توان آن را به صورت دو لایه طراحی کرد تا فشار را در هر دو جهت تحمل کند.به دلیل پیچیدگی گسترده و دیواره های جانبی مخروطی، توانایی آن در تحمل فشارهای بالا محدود است.فشار موثر نیز در طول فرآیند میان رده تغییر خواهد کرد.
هم پیستون و هم فلنج دیافراگم شیر پنوماتیکی در یک زمین قالب گیری می شوند.مزیت این نوع دیافراگم عدم نیاز به چرخش دستی است که زمان مونتاژ را بسیار کاهش می دهد.این امر به ویژه در برنامه های با حجم بالا بسیار مهم است.نقطه ضعف این مدل این است که به دلیل چرخش ریخته گری، طراحی مجدد باید سفتی الاستیک داخلی و همچنین نسبت حد ضربه را در نظر بگیرد.برای افزایش این نسبت، یک دیافراگم پیش پیچیدگی برای افست طراحی کنید.در این شکل، تاج پیستون و فلنج برای مقابله با یکدیگر ریخته‌گری می‌شوند و ظرفیت ضربه اضافی را به یکی در تاب منتقل می‌کنند.این اجازه می دهد تا دیافراگم قابلیت ضربه طولانی تری داشته باشد و در عین حال سهولت مونتاژ را حفظ کند.
| مورد |
منطقه عملیاتی |
اندازه | |||||||||||
| آ | ب | سی | D | ساعت | اچ | تی | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | غیر قابل نفوذ | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | غیر قابل نفوذ | غیر قابل نفوذ | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ4 | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45 درجه | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45 درجه | 4 | φ8.5 | ||
