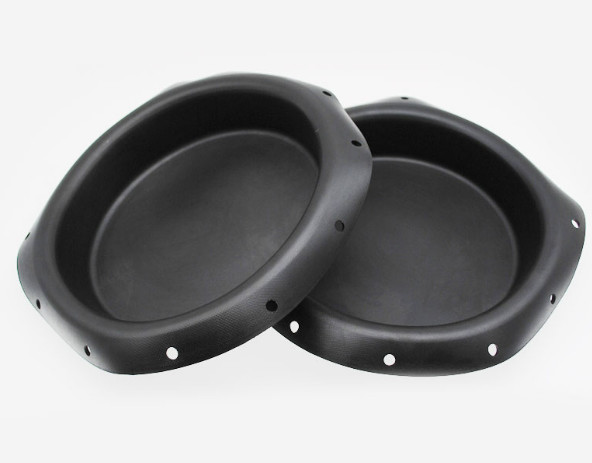

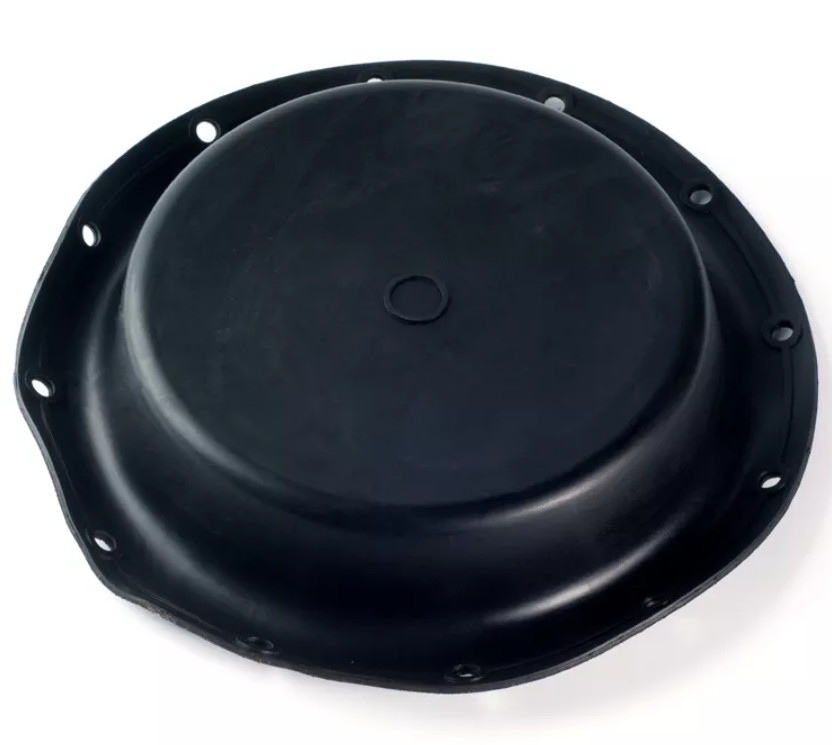

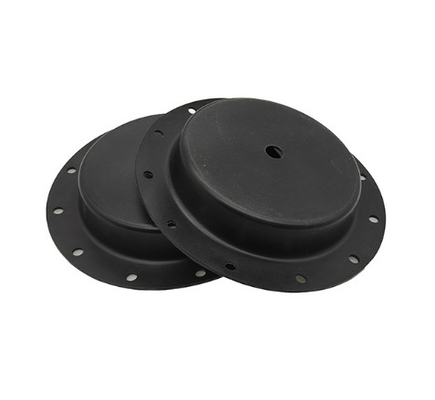

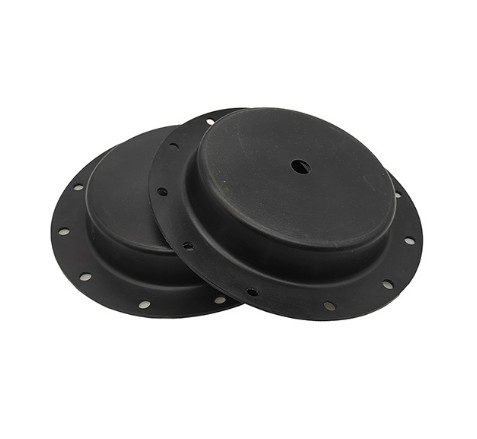

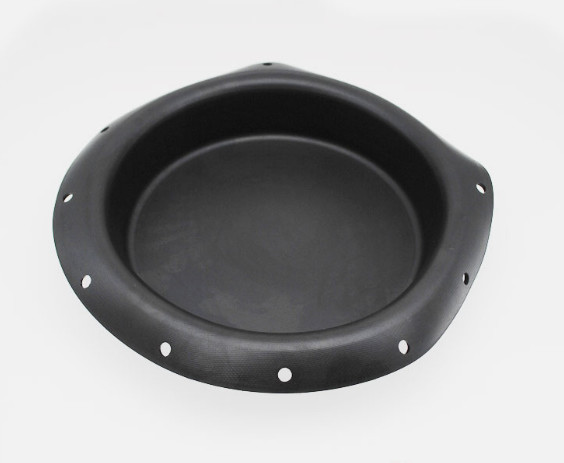

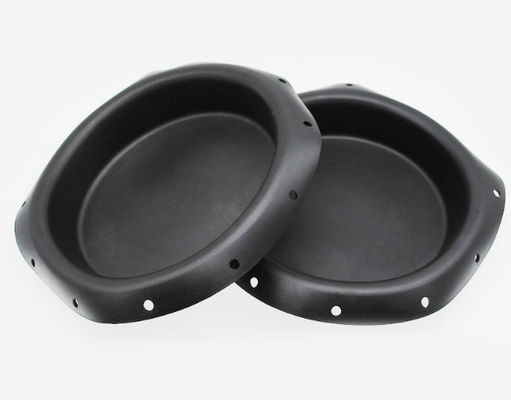

دیافراگم شیر برقی ورودی آب دیافراگم پمپ پنوماتیک سفارشی مشکی
معرفی:
دیافراگم های تنظیم شیر پنوماتیکی را به سادگی «دیافراگم شیر پنوماتیک» می گویند.دیافراگم‌های شیر پنوماتیک معمولاً پروانه‌ای شکل هستند و دیواره‌های جانبی آنها به تدریج از سیلندر به پیستون کشیده می‌شود.می توان آن را به صورت دو لایه طراحی کرد تا فشار را در هر دو جهت تحمل کند.به دلیل پیچیدگی گسترده و دیواره های جانبی مخروطی، توانایی آن در تحمل فشارهای بالا محدود است.فشار موثر نیز در طول فرآیند میان رده تغییر خواهد کرد.
هم پیستون و هم فلنج دیافراگم شیر پنوماتیکی در یک مکان قالب گیری می شوند.مزیت این نوع دیافراگم عدم نیاز به چرخش دستی است که زمان مونتاژ را بسیار کاهش می دهد.این امر به ویژه در برنامه های با حجم بالا بسیار مهم است.نقطه ضعف این مدل این است که به دلیل چرخش ریخته گری، طراحی مجدد باید سفتی الاستیک داخلی و همچنین نسبت حد ضربه را در نظر بگیرد.برای افزایش این نسبت می توان یک دیافراگم پیش پیچیدگی برای افست طراحی کرد.در این شکل، تاج پیستون و فلنج برای مقابله با یکدیگر ریخته می شوند و ظرفیت ضربه اضافی را به یک طرف تاب منتقل می کنند.این اجازه می دهد تا دیافراگم قابلیت ضربه طولانی تری داشته باشد و در عین حال سهولت مونتاژ را حفظ کند.
دیافراگم شیر کنترل پنوماتیک جزء کلیدی شیر کنترل پنوماتیک است.اخیراً بسیاری از کاربران اینترنتی پاسخ داده اند که دلیل آسیب دیدگی دیافراگم شیر کنترل پنوماتیک مشخص نیست.در اینجا یک مقدمه است:
دلایل اصلی پارگی دیافراگم شیر کنترل پنوماتیک عبارتند از:
جزئیات سریع:
| مواد محصول | NBR، NR |
| دمای عملیاتی | -20℃~80℃ |
| عمر خدمات | ≥1000000 بار |
| سناریوی استفاده | سیلندر مکانیکی صنعتی |
مشخصات فنی:
| مورد |
منطقه عملیاتی |
اندازه | |||||||||||
| آ | ب | سی | دی | ساعت | اچ | تی | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | غیر قابل نفوذ | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | غیر قابل نفوذ | غیر قابل نفوذ | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ4 | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45 درجه | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45 درجه | 4 | φ8.5 | ||
