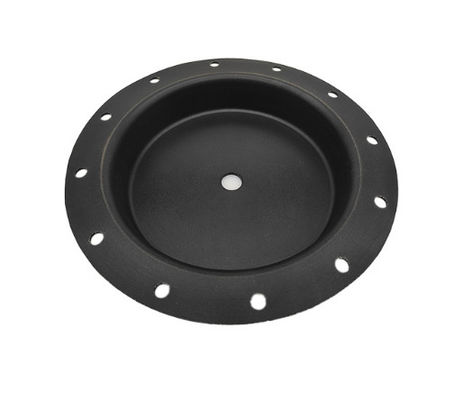

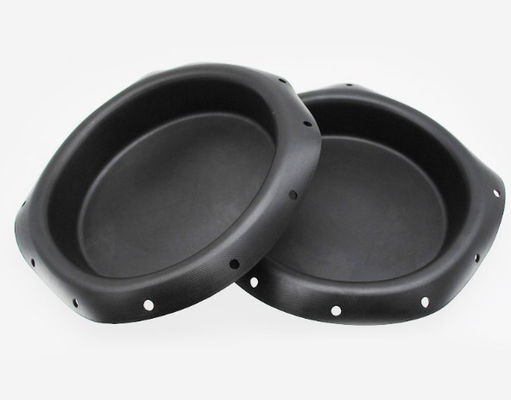

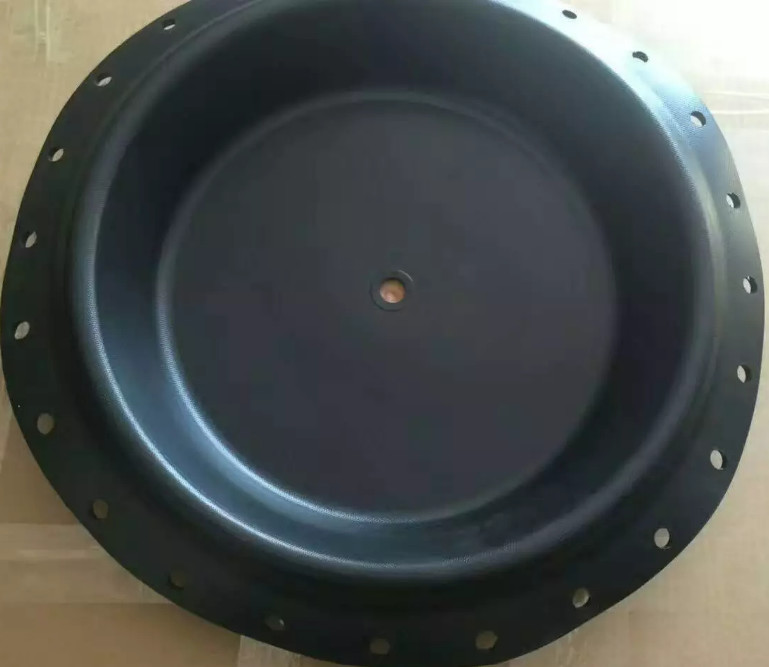

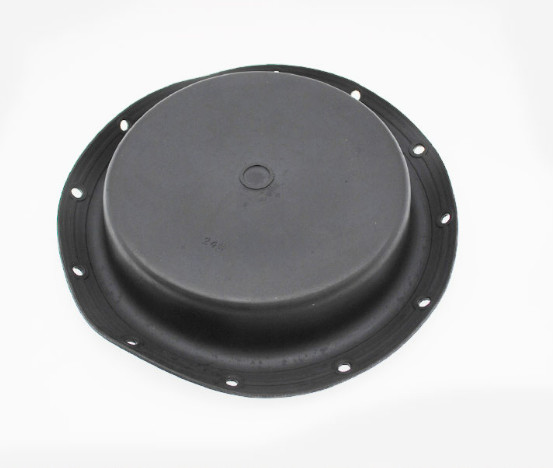

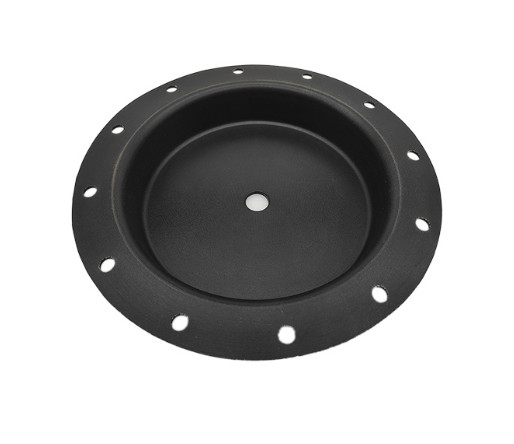

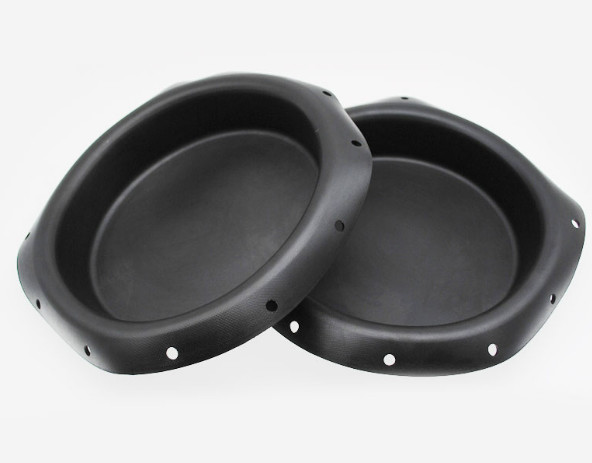

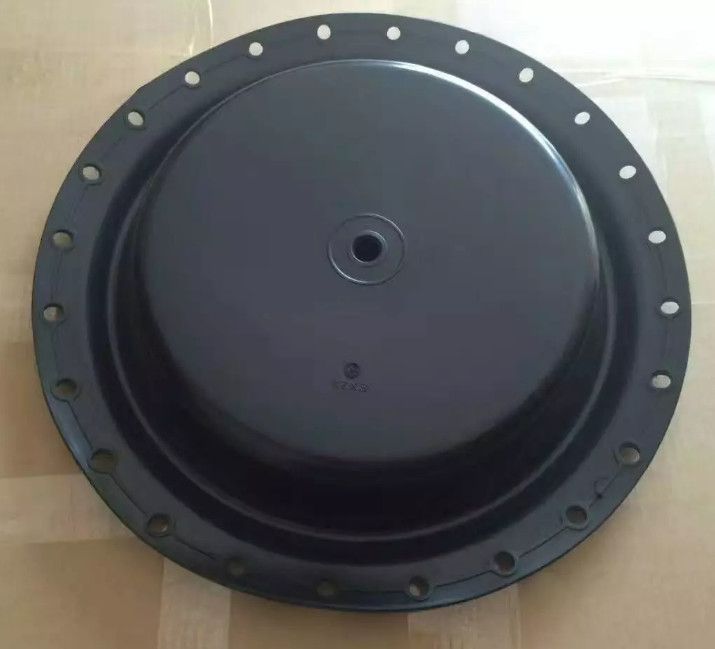

دریچه کنترل دیافراگم پنوماتیک اندازه سفارشی مقاومت در برابر سایش مقاومت در برابر پارگی
مراحل نصب دیافراگم شیر پنوماتیک به شرح زیر است:
1. فنر را روی صندلی فنری قرار دهید.
2. دیافراگم را نصب کنید.هنگامی که دیافراگم و هسته سخت ثابت می شوند، یک پد شل کننده باید به درپوش پیچ اضافه شود تا اطمینان حاصل شود که دیافراگم صاف و ضد هوا است.
3. بنابراین، باید قبل از مونتاژ، روی پیچ های بست گریس زده شود که برای نگهداری و روغن کاری بعدی مساعد است.
4. روکش ممبران بالایی را بپوشانید، آن را با یک جفت پیچ ثابت کنید و به طور یکنواخت و متناوب پیچ های چشمی را سفت کنید تا تنظیم اولیه فنر کامل شود.
5. مهره انفجار ثابت روی پوشش غشایی را ببندید و پیچ چشمی را پیچ نکنید.
6. قطعات اتصال را نصب کنید و خط تغذیه را به پوشش غشای بالایی وصل کنید.
7. پس از انجام مراحل فوق، روش های زیر را برای تایید اعمال کنید.
معرفی:
دیافراگم یکی از اجزای مهم محرک دیافراگم پنوماتیک است، زمانی که منبع هوا طبیعی است.اگر محرک حرکت نمی کند، باید به این فکر کنید که آیا دیافراگم شکسته است یا به درستی نصب نشده است.در صورت وجود عیوب مانند گوشه‌های تیز یا سوراخ‌ها در سطح سطح تماس فلزی، دیافراگم سوراخ می‌شود و دیافراگم نباید نشتی داشته باشد، دیافراگم برای مدت طولانی استفاده شده است و کیفیت مواد نیز بر استفاده تأثیر می‌گذارد. .قبل از نصب، قطعات را از نظر وجود برجستگی، آسیب، تغییر شکل، پوسته شدن رنگ یا سایر پدیده های غیرعادی بررسی کنید و در صورت معیوب بودن آنها را تعویض کنید.قطعات تعویض شده قبل از استفاده باید بازرسی و واجد شرایط شوند و سوابق باید نگهداری شوند.
نقطه فروش:
1. مواد محصول: NBR، NR، CR، FR
2. دمای عملیاتی: -20℃~80℃
3. عمر سرویس: ≥1000000 بار
4. سناریوی استفاده: سیلندر مکانیکی صنعتی
5. ویژگی های محصول: آب بندی قوی، مقاومت در برابر پیری، مقاومت در برابر پارگی، مقاومت در برابر سایش، عمر طولانی، کشش خوب
6. درجه محصول: SSS
جزئیات سریع:
| مواد محصول | NBR، NR |
| دمای عملیاتی | -20℃~80℃ |
| عمر خدمات | ≥1000000 بار |
| سناریوی استفاده | سیلندر مکانیکی صنعتی |
مشخصات فنی:
| مورد |
منطقه عملیاتی |
اندازه | |||||||||||
| آ | ب | سی | D | ساعت | اچ | تی | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | غیر قابل نفوذ | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | غیر قابل نفوذ | غیر قابل نفوذ | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ4 | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45 درجه | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45 درجه | 4 | φ8.5 | ||
