اتصالات شیر پالس دیافراگم لاستیکی ترمز هوا NBR NR CR FR مواد OEM ODM
دیافراگم شیر کنترل پنوماتیک جزء کلیدی شیر کنترل پنوماتیک است.
اخیراً بسیاری از کاربران اینترنتی پاسخ داده اند که دلیل آسیب دیدگی دیافراگم شیر کنترل پنوماتیک مشخص نیست.در اینجا یک مقدمه است:
دلایل اصلی پارگی دیافراگم شیر کنترل پنوماتیک عبارتند از:
(1) رطوبت زیادی در منبع هوا وجود دارد.به دلیل مسدود شدن آمپلی فایر در اثر رطوبت، روغن، گرد و غبار و ... در منبع هوا، پوزیشنر شیر کنترل دیافراگم پنوماتیک نمی تواند به طور عادی کار کند و در نتیجه دیافراگم پاره می شود.
(2) فشار منبع هوا زیاد است.به دلیل مشکل کیفیت دریچه کاهش فشار فیلتر هوا، عملکرد تنظیم فشار را نمی توان متوجه شد و فشار منبع هوا را نمی توان در 140KPa±5KPa کنترل کرد، که باعث می شود فشار منبع هوا بیش از حد بزرگ شود و باعث ضربه بر دیافراگم شود. دریچه تنظیم فیلم پنوماتیک
جزئیات سریع:
| مواد محصول | NBR، NR |
| دمای عملیاتی | -20℃~80℃ |
| عمر خدمات | ≥1000000 بار |
| سناریوی استفاده | سیلندر مکانیکی صنعتی |
دلایل اصلی خرابی قرقره شیر کنترل پنوماتیک عبارتند از:
(1) حلقه آب بندی در حال پیر شدن است.با توجه به کیفیت شیر، رینگ آب بندی به طور جدی کهنه می شود، در نتیجه سیت سوپاپ (هسته) شیر کنترل دیافراگم پنوماتیک به راحتی توسط محیط نفوذ می کند.
(2) لکه های قطران به هم چسبیده و مسدود شده اند.از آنجایی که گاز حاوی ناخالصی هایی مانند قیر و آب است، به راحتی روی دیواره داخلی لوله می چسبد و انباشته می شود و تراشه شیر از نوع کک و رسوب است که باعث می شود شیر کنترل غشای پنوماتیکی نتواند کار کند.
راه حل مشکل پارگی آسان دیافراگم شیر کنترل پنوماتیک:
(3) اطمینان حاصل کنید که منبع گاز ابزار تمیز و خشک است.
(4) شیر کاهش فشار فیلتر هوا را تعویض کنید.
(5) فشار منبع هوا را روی 140KPa±5KPa تنظیم کنید.
دیافراگم های تنظیم شیر پنوماتیکی را به سادگی «دیافراگم شیر پنوماتیک» می گویند.دیافراگم‌های شیر پنوماتیک معمولاً پروانه‌ای شکل هستند و دیواره‌های جانبی آنها به تدریج از سیلندر به پیستون کشیده می‌شود.می توان آن را به صورت دو لایه طراحی کرد تا فشار را در هر دو جهت تحمل کند.به دلیل پیچیدگی گسترده و دیواره های جانبی مخروطی، توانایی آن در تحمل فشارهای بالا محدود است.فشار موثر نیز در طول فرآیند میان رده تغییر خواهد کرد.

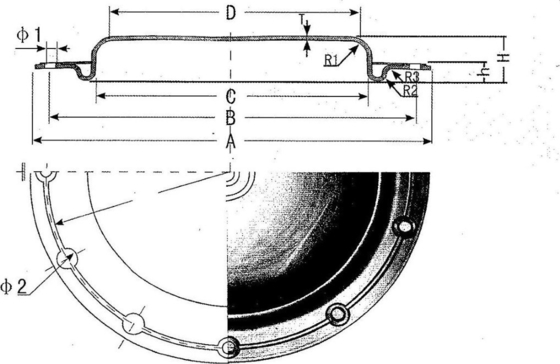

مشخصات فنی:
| مورد |
منطقه عملیاتی |
اندازه | |||||||||||
| آ | ب | سی | دی | ساعت | اچ | تی | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | غیر قابل نفوذ | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | غیر قابل نفوذ | غیر قابل نفوذ | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ4 | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45 درجه | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45 درجه | 4 | φ8.5 | ||
