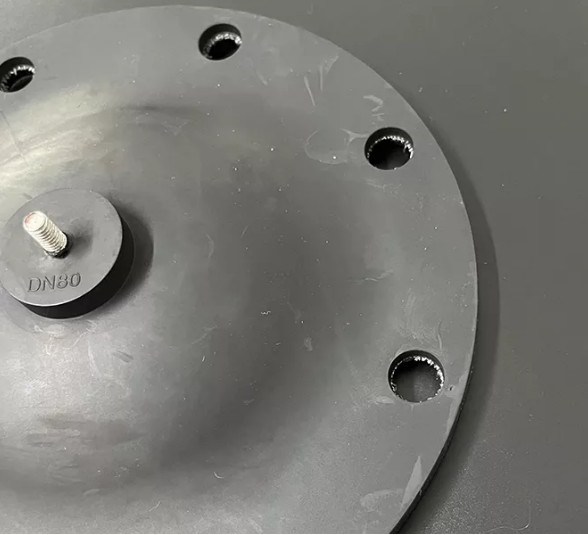

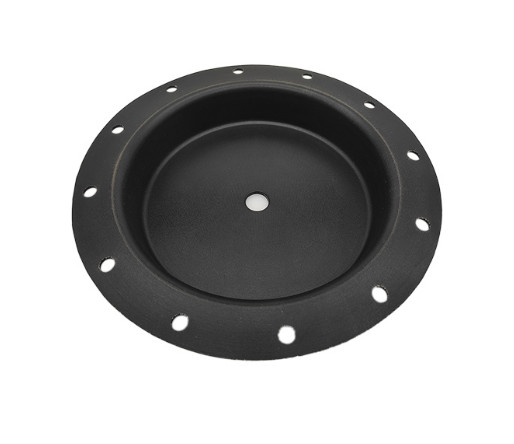

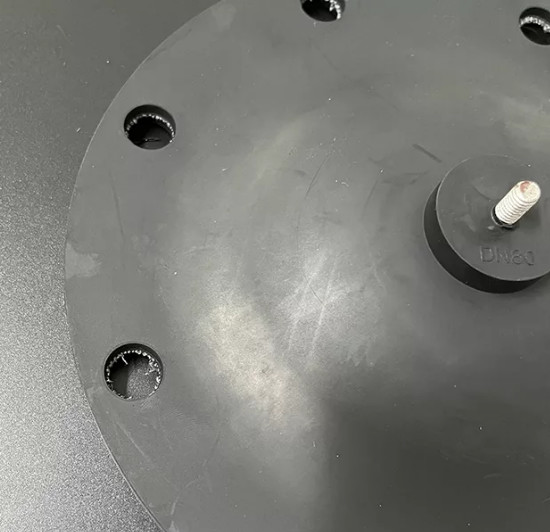

واشر دریچه دیافراگمی دریچه پنوماتیک خود فعال
مروری بر محصول:
دیافراگم شیر پنوماتیک بخش مهمی از محرک پنوماتیک است.معمولاً پروانه ای شکل است و دیواره کناری آن از سیلندر تا پیستون کشیده می شود.این به صورت دو لایه طراحی شده است تا فشار را در هر دو جهت تحمل کند.توانایی آن برای مقاومت در برابر فشارهای بالا به دلیل محیطی وسیع و دیواره جانبی مجانبی محدود است.فشار موثر بر این اساس در طول سکته مغزی تغییر خواهد کرد.
امکانات:فناوری پردازش منحصر به فرد و انتخاب مواد، نه تنها خواص مواد را حفظ می کند، بلکه به طور موثر عمر مفید را تضمین می کند.
جزئیات سریع:
1. مواد محصول: NBR، NR، CR، FR
2. دمای عملیاتی: -20℃~80℃
3. عمر سرویس: ≥1000000 بار
4. سناریوی استفاده: سیلندر مکانیکی صنعتی
5. ویژگی های محصول: آب بندی قوی، مقاومت در برابر پیری، مقاومت در برابر پارگی، مقاومت در برابر سایش، عمر طولانی، کشش خوب
6. محل مبدا: هبی، چین
7. نام محصول: دیافراگم پمپ دیافراگم پنوماتیک، دیافراگم دریچه پنوماتیک، دیافراگم پنوماتیک
| مواد محصول | NBR، NR |
| دمای عملیاتی | -20℃~80℃ |
| عمر خدمات | ≥1000000 بار |
| سناریوی استفاده | سیلندر مکانیکی صنعتی |
پارامترهای دیافراگم شیر کنترل پنوماتیک:
قطر: 5-1500 میلی متر
جنس: لاستیک نیتریل، لاستیک طبیعی
مقاومت در برابر دما: -35 تا 300 درجه سانتیگراد
استحکام کششی: از 0.1 تا 15 مگاپاسکال
معرفی:
دیافراگم یکی از اجزای مهم محرک دیافراگم پنوماتیک است، زمانی که منبع هوا طبیعی است.اگر محرک حرکت نمی کند، باید به این فکر کنید که آیا دیافراگم شکسته است یا به درستی نصب نشده است.در صورت وجود عیوب مانند گوشه‌های تیز یا سوراخ‌ها در سطح سطح تماس فلزی، دیافراگم سوراخ می‌شود و دیافراگم نباید نشتی داشته باشد، دیافراگم برای مدت طولانی استفاده شده است و کیفیت مواد نیز بر استفاده تأثیر می‌گذارد. .قبل از نصب، قطعات را از نظر وجود برجستگی، آسیب، تغییر شکل، پوسته شدن رنگ یا سایر پدیده های غیرعادی بررسی کنید و در صورت معیوب بودن آنها را تعویض کنید.قطعات تعویض شده باید قبل از استفاده بازرسی و واجد شرایط شوند و سوابق باید نگهداری شوند.
| مورد |
منطقه عملیاتی سانتی متر مربع |
اندازه | |||||||||||
| آ | ب | سی | دی | ساعت | اچ | تی | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | 无孔 | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | غیر قابل نفوذ | غیر قابل نفوذ | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ4 | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45 درجه | 3 | O-ringφ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45 درجه | 4 | O-ringφ8.5 | ||
خدمات ما:
1. بسته بندی بسته بندی خنثی یا بسته بندی سفارشی است.
2. ما ظرف 24 ساعت به شما پاسخ خواهیم داد.
3. ما همچنین خدمات پس از فروش خوبی را به شما ارائه خواهیم کرد.
4. سفارشات OEM یا ODM استقبال می شود.
5. سفارشات آزمایشی قابل قبول است.
6. کیفیت بالا و قیمت کارخانه.
7. 100٪ کیفیت را تضمین کرد.
