دیافراگم لاستیکی غلتکی دریچه مهر و موم دیافراگم لاستیکی غلتکی پارچه ای پوشیده شده با پارچه سفارشیرا
دیافراگم نورد لاستیکی چند لایه پیچیده شده با پارچهبررسی اجمالی محصول:

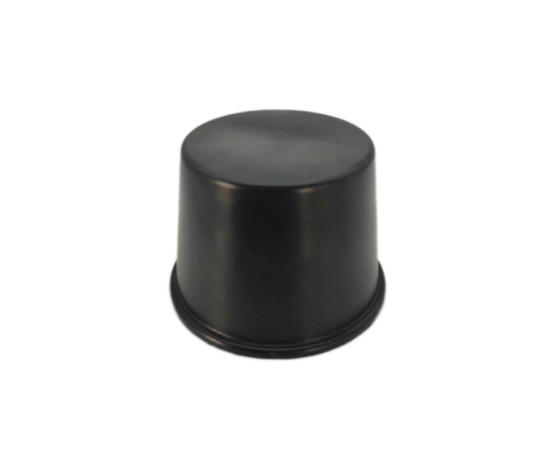

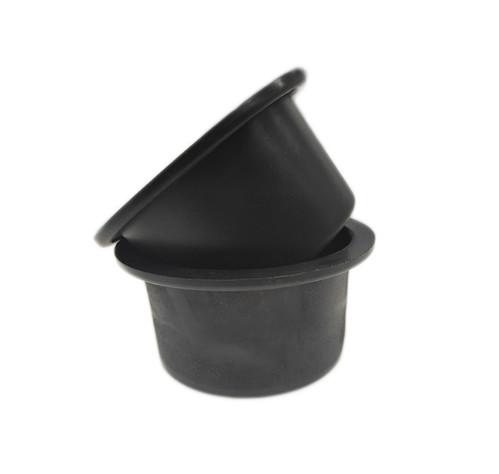

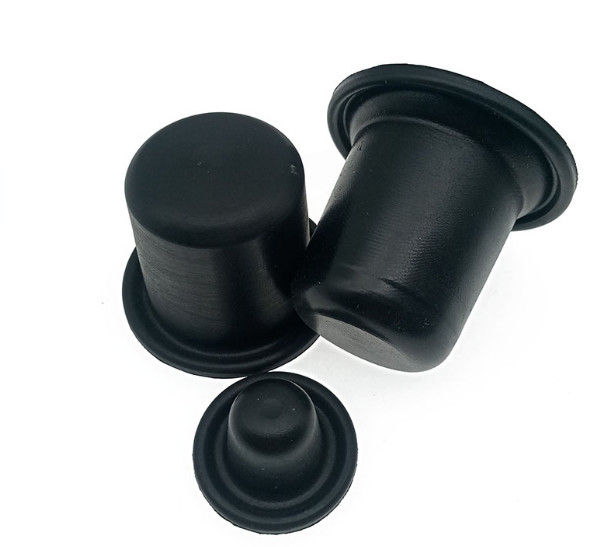

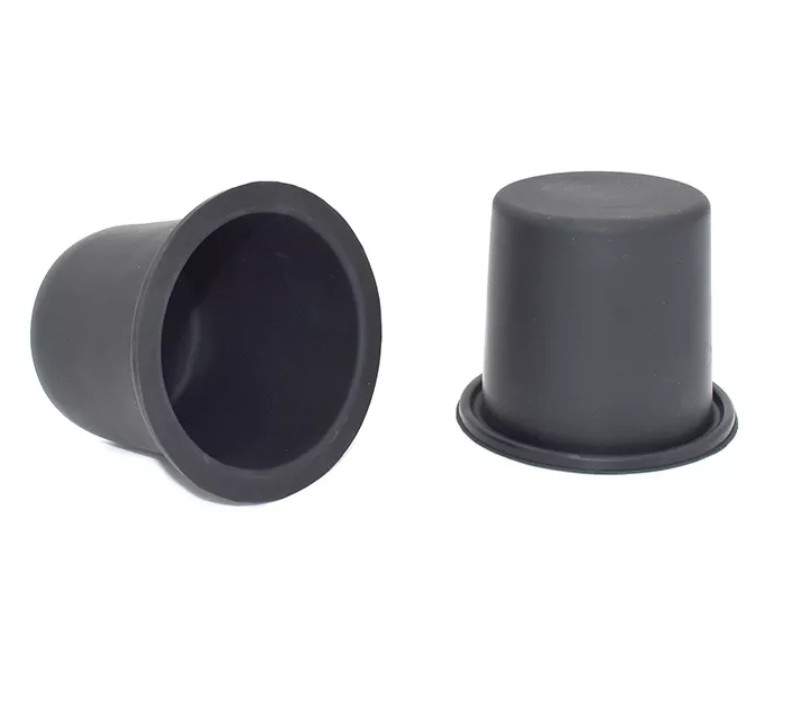

دیافراگم غلتشی در حالت آزاد شبیه کلاه بالایی است.از لاستیک با پارچه ابریشمی ساخته شده است.سوراخ وسط در بالا برای نصب میل سوپاپ استفاده می شود.به منظور تناسب، تثبیت و آب بندی، بالا و پایین را می توان به تعویض لبه نوع 0 یا اطراف پایین با سوراخ نصب مجهز کرد.
| مواد محصول | NBR، NR، و غیره |
| دمای عملیاتی | -20℃~80℃ |
| عمر خدمات | ≥1000000 بار |
| سناریوی استفاده | تنظیم کننده فشار گاز |
دیافراگم نورد لاستیکی چند لایه پیچیده شده با پارچهمعرفی:
دیافراگم غلتشی به شکل کلاه بالایی در حالت آزاد است.از لاستیک با پارچه ابریشمی ساخته شده است.برای نصب میل سوپاپ از سوراخ میانی بالایی استفاده می شود.به منظور نصب، تثبیت و آب بندی، بالا و پایین می توانند لبه های O-ring داشته باشند.یا به شکل سوراخ های ثابت در اطراف لبه پایین.
(1) نباید لبه ها و گوشه های مستقیمی در گوشه های دیافراگم وجود داشته باشد و باید قوس هایی ایجاد شود تا از شکستگی آسان پس از تا شدن و از بین رفتن چسب در حین ولکانیزاسیون جلوگیری شود.محل تقاطع دیواره داخلی آستین و قسمت انتهایی نیز باید با زوایای قوس بریزید تا از گوشه های تیز جلوگیری شود.قطعه
(2) مواد دیافراگم: لاستیک نیتریل برای گاز طبیعی و LPG و لاستیک کلروهیدرین برای گاز استفاده می شود.
(3) یک لایه پارچه پلی استر الاستیک در دیافراگم وجود دارد.سطوح داخلی و خارجی دیافراگم را با دقت مشاهده کنید.یک طرف می تواند به طور مبهم الگوی پارچه مش را ببیند و طرف دیگر یک سطح صاف است.سطح صاف باید سطح فشار گاز باشد.بنابراین، برای دیافراگم نصب شده در جهت جلو، سطح صاف در سطح داخلی دیافراگم و سطح صاف دیافراگم نصب شده در جهت معکوس در سطح خارجی قرار دارد که می تواند از نشتی جلوگیری کند و مقاومت فشاری را بهبود بخشد. از دیافراگم
دیافراگم نورد لاستیکی چند لایه پیچیده شده با پارچهمشخصات:
• تکنیک های ساخت نساجی مقاومت در برابر پارگی محصول را قوی تر می کند
• مواد اولیه با کیفیت بالا عملکرد عالی خود مواد را تضمین می کند
دیافراگم نورد لاستیکی چند لایه پیچیده شده با پارچهمشخصات فنی:
| دیافراگم غلتشی | مدل |
قطر خارجی (میلی متر) |
قطر داخلی (میلی متر) |
قطر پایه (میلی متر) | ارتفاع (میلی متر) | ضخامت (میلی متر) | فشار |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
