دیافراگم غلتشی دیش شده با پارچه جبرانی
مروری بر محصول:

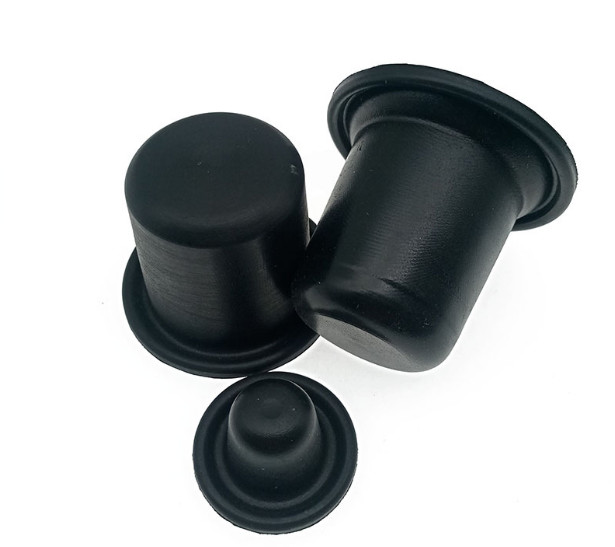

دیافراگم غلتشی در حالت آزاد شبیه کلاه بالایی است.از لاستیک با پارچه ابریشمی ساخته شده است.سوراخ وسط در بالا برای نصب میل سوپاپ استفاده می شود.به منظور تناسب، تثبیت و آب بندی، بالا و پایین را می توان به تعویض لبه نوع 0 یا اطراف پایین با سوراخ نصب مجهز کرد.
راامکانات:
• تکنیک های ساخت منسوجات مقاومت در برابر پارگی محصول را قوی تر می کند
• مواد اولیه با کیفیت بالا عملکرد عالی خود مواد را تضمین می کند
معرفی:
در طراحی برخی از رگولاتورهای فشار متوسط و پایین، به منظور رفع مشکل عدم تعادل دیسک شیر تنظیم فشار و بهبود عملکرد رگلاتور فشار، اغلب از روش نصب دیافراگم تعادل استفاده می شود.هنگامی که یک دیافراگم متعادل کننده نصب می شود، فشار تفاضلی بین فشار ورودی و فشار خروجی رگولاتور را می توان افزایش داد.در صنعت رگلاتور از نظر کاربرد به آن دیافراگم تعادلی و در صنایع لاستیک سازی، ابزار دقیق، ماشین آلات و سایر صنایع دیافراگم نورد می گویند.

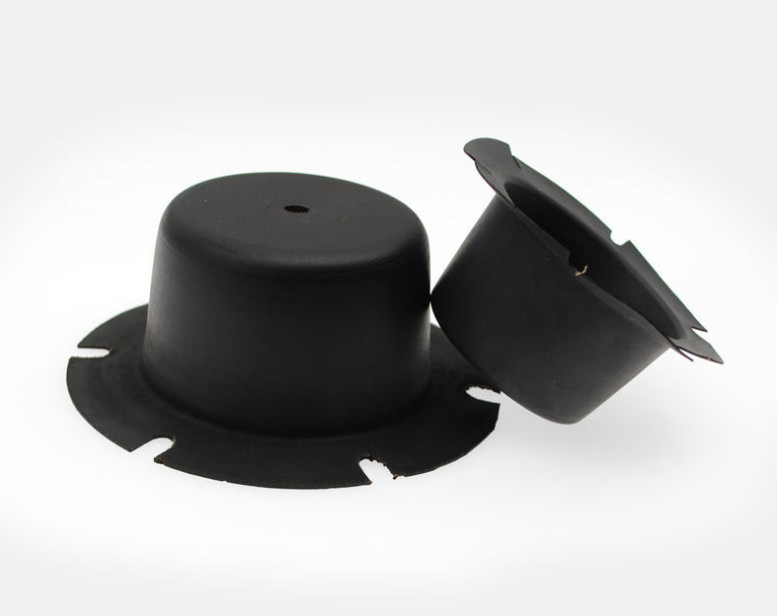

دیافراگم غلتشیبه شکل کلاه بالا در حالت آزاد است.از لاستیک با پارچه ابریشمی ساخته شده است.برای نصب میل سوپاپ از سوراخ میانی بالایی استفاده می شود.به منظور نصب، تثبیت و آب بندی، بالا و پایین می توانند لبه های O-ring داشته باشند.یا به شکل سوراخ های ثابت در اطراف لبه پایین.
(1) نباید لبه ها و گوشه های مستقیمی در گوشه های دیافراگم وجود داشته باشد و باید قوس هایی ایجاد شود تا از شکستگی آسان پس از تا شدن و از بین رفتن چسب در حین ولکانیزاسیون جلوگیری شود.محل تقاطع دیواره داخلی آستین و قسمت انتهایی نیز باید با زوایای قوس بریزید تا از گوشه های تیز جلوگیری شود.قطعه
(2) مواد دیافراگم: لاستیک نیتریل برای گاز طبیعی و LPG و لاستیک کلروهیدرین برای گاز استفاده می شود.
(3) یک لایه پارچه پلی استر الاستیک در دیافراگم وجود دارد.سطوح داخلی و خارجی دیافراگم را با دقت مشاهده کنید.یک طرف می تواند به طور مبهم الگوی پارچه مش را ببیند و طرف دیگر یک سطح صاف است.سطح صاف باید سطح فشار گاز باشد.بنابراین، برای دیافراگم نصب شده در جهت جلو، سطح صاف در سطح داخلی دیافراگم و سطح صاف دیافراگم نصب شده در جهت معکوس در سطح خارجی قرار دارد که می تواند از نشتی جلوگیری کند و مقاومت فشاری را بهبود بخشد. از دیافراگم
مشخصات فنی:
| دیافراگم غلتشی | مدل |
قطر خارجی(میلی متر) |
قطر داخلی(میلی متر) |
قطر پایه (میلی متر) | ارتفاع (میلی متر) | ضخامت (میلی متر) | فشار |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
