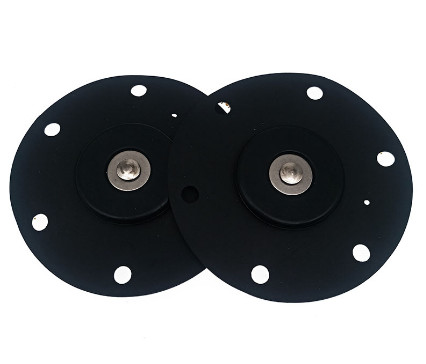

دیافراگم DB120 DB120/C برای شیر برقی پالس Mecair VNP220 VNP420
معرفی مختصر دیافراگم شیر پالس الکترومغناطیسی:
DB120 (DB120/C) دیافراگم (ممبران) برای شیر پالس Mecair VNP220, VEM220, VNP420, VEM420, VNP424, VEM424, VNP620, VEM620, VEMP7220,مواد NBR استاندارد است، محدوده دمای کار -5 تا +80 ℃ است.مواد اختیاری است، برای دمای بالا، محدوده دمای کار -10 تا +120 ℃ است.دریچه های پالس بگ هاوس جت پالس (که دریچه های دیافراگمی نیز نامیده می شوند) آزاد شدن پالس های هوا را در طول چرخه تمیز کردن کنترل می کنند.هنگامی که برد کنترل کیسه یا برد تایمر یک چرخه تمیز کردن را آغاز می کند، یک سیگنال الکتریکی به شیر برقی می فرستد و سپس شیر پالس را فعال می کند.در داخل شیر پالس، یک دیافراگم لاستیکی باز و بسته می شود تا هوای فشرده ذخیره شده در مخزن هدر هوا آزاد شود.سپس هوا از طریق شیر به لوله های دمنده بالای فیلترها می گذرد و سپس به سمت پایین فیلترها هدایت می شود تا آنها را تمیز کند.
| مواد محصول | NBR، NR |
| دمای عملیاتی | -20℃~80℃ |
| عمر خدمات | ≥1000000 بار |
| سناریوی استفاده | دستگاه های فیلتر کیسه ای / تجهیزات رسوب دهنده |
اصل کار:
دیافراگم شیر پالس الکترومغناطیسی شیر پالس را به دو محفظه هوا تقسیم می کند.هنگامی که فشار محفظه هوای عقب دیافراگم را به خروجی هوای دریچه نزدیک می کند، دریچه پالس در حالت بسته است، کنترل کننده پالس سیگنالی برای حرکت آرمیچر دریچه پالس، سوراخ دریچه هوا صادر می کند. محفظه پشت دریچه باز می شود و محفظه هوای عقب به سرعت فشار خود را از دست می دهد و باعث می شود دیافراگم به سمت عقب حرکت کند ، هوای فشرده از طریق خروجی دریچه دمیده می شود ، دریچه پالس در حالت باز است ، تزریق شروع می شود ، جریان الکتریکی خروجی سیگنال توسط کنترل کننده پالس ناپدید می شود، پیلوت الکترومغناطیسی دریچه پالس تنظیم مجدد می شود، سوراخ دریچه محفظه هوای عقب بسته می شود، و قسمت پشتی هنگامی که فشار محفظه هوا افزایش می یابد، دیافراگم دریچه پالس نزدیک به خروجی هوای شیر، شیر پالس در حالت بسته است و تزریق متوقف می شود.مدت زمان تزریق توسط کنترلر کنترل می شود.
خواص ساختاری:
محدوده دمای کار و محدوده فشار خود دیافراگم به نوع لاستیک، پارچه و ساختار بستگی دارد.دیافراگم می تواند تحت شرایط -50 ~ 100 درجه سانتیگراد و 0.4 ~ 0.8MPa کار کند.دیافراگم های لاستیک فلورو لاستیک و سیلیکون می توانند در شرایط -80 تا 232 درجه سانتیگراد کار کنند.دیافراگم لاستیکی کلروهیدرین می تواند تحت فشار 0.4 ~ 0.8MPa کار کند، دارای سفتی هوا خوب، ضد پیری است و عمر آن برابر با تعمیرات اساسی موتور است.
