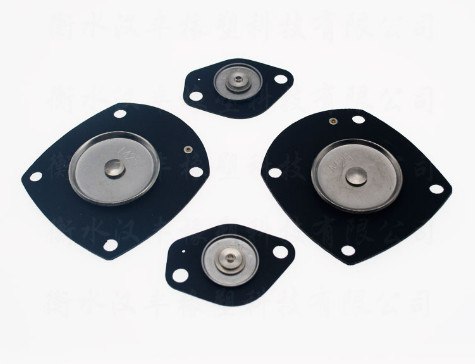

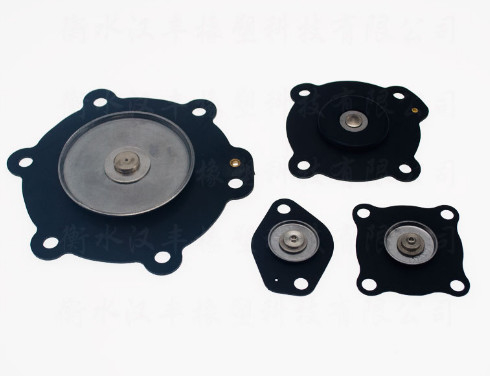

دیافراگم K10200 K10201 برای شیر پالس برقی گوین CA102MM RCA102MM
معرفی مختصر دیافراگم شیر پالس الکترومغناطیسی:
دیافراگم شیر پالس الکترومغناطیسی یک قطعه کامل دیافراگم لاستیکی است که با یک سر پرچ برای مسدود کردن خط لوله هوای فشرده یا خروجی هوای شیر مسدود کننده، یک سوراخ تخلیه تخلیه و یک سوراخ پیچ برای پشتیبانی ثابت در اطراف آن نصب شده است.این بخش کنترل کلیدی در شیر پالس الکترومغناطیسی است.
K10200، دیافراگم K10201 برای شیر پالس گوین CA102MM، RCA102MM؛مواد NBR استاندارد است، محدوده دمای کار -5 تا +80 ℃ است.مواد اختیاری است، برای دمای بالا، محدوده دمای کار -10 تا +120 ℃ است.شیر پالس که شیر دیافراگمی نیز نامیده می شود به عنوان یک "سوئیچ" برای هوای فشرده در سیستم دمیدن تمیز گرد و غبار برای فیلترهای کیسه ای پالس عمل می کند.توسط سیگنال های الکتریکی از دستگاه کنترل پالس جت کنترل می شود.این سیستم کیسه های فیلتر را دسته به خوشه با دمیدن پرفشار تمیز می کند تا مقاومت فشار کیسه خانه را در محدوده از پیش تنظیم شده نگه دارد و بنابراین از قابلیت پردازش و کارایی جمع آوری گرد و غبار کیسه خانه اطمینان حاصل می کند.
| مواد محصول | NBR، NR |
| دمای عملیاتی | -20℃~80℃ |
| عمر خدمات | ≥1000000 بار |
| سناریوی استفاده | دستگاه های فیلتر کیسه ای / تجهیزات رسوب دهنده |
اصل کار:
دیافراگم شیر پالس الکترومغناطیسی شیر پالس را به دو محفظه هوا تقسیم می کند.هنگامی که فشار محفظه هوای عقب دیافراگم را به خروجی هوای دریچه نزدیک می کند، دریچه پالس در حالت بسته است، کنترل کننده پالس سیگنالی برای حرکت آرمیچر دریچه پالس، سوراخ دریچه هوا صادر می کند. محفظه پشت دریچه باز می شود و محفظه هوای عقب به سرعت فشار خود را از دست می دهد و باعث می شود دیافراگم به سمت عقب حرکت کند ، هوای فشرده از طریق خروجی دریچه دمیده می شود ، دریچه پالس در حالت باز است ، تزریق شروع می شود ، جریان الکتریکی خروجی سیگنال توسط کنترل کننده پالس ناپدید می شود، پیلوت الکترومغناطیسی دریچه پالس تنظیم مجدد می شود، سوراخ دریچه محفظه هوای عقب بسته می شود، و قسمت پشتی هنگامی که فشار محفظه هوا افزایش می یابد، دیافراگم دریچه پالس نزدیک به خروجی هوای شیر، شیر پالس در حالت بسته است و تزریق متوقف می شود.مدت زمان تزریق توسط کنترلر کنترل می شود.
خواص ساختاری:
محدوده دمای کار و محدوده فشار خود دیافراگم به نوع لاستیک، پارچه و ساختار بستگی دارد.دیافراگم می تواند تحت شرایط -50 ~ 100 درجه سانتیگراد و 0.4 ~ 0.8MPa کار کند.دیافراگم های لاستیک فلورو لاستیک و سیلیکون می توانند در شرایط -80 تا 232 درجه سانتیگراد کار کنند.دیافراگم لاستیکی کلروهیدرین می تواند تحت فشار 0.4 ~ 0.8MPa کار کند، دارای سفتی هوا خوب، ضد پیری است و عمر آن برابر با تعمیرات اساسی موتور است.
خدمات ما:
1. بسته بندی بسته بندی خنثی یا بسته بندی سفارشی است.
2. ما ظرف 24 ساعت به شما پاسخ خواهیم داد.
3. ما همچنین خدمات پس از فروش خوبی را به شما ارائه خواهیم داد.
4. سفارشات OEM یا ODM استقبال می شود.
5. سفارشات آزمایشی قابل قبول است.
6. کیفیت بالا و قیمت کارخانه.
7. 100٪ کیفیت را تضمین کرد.
