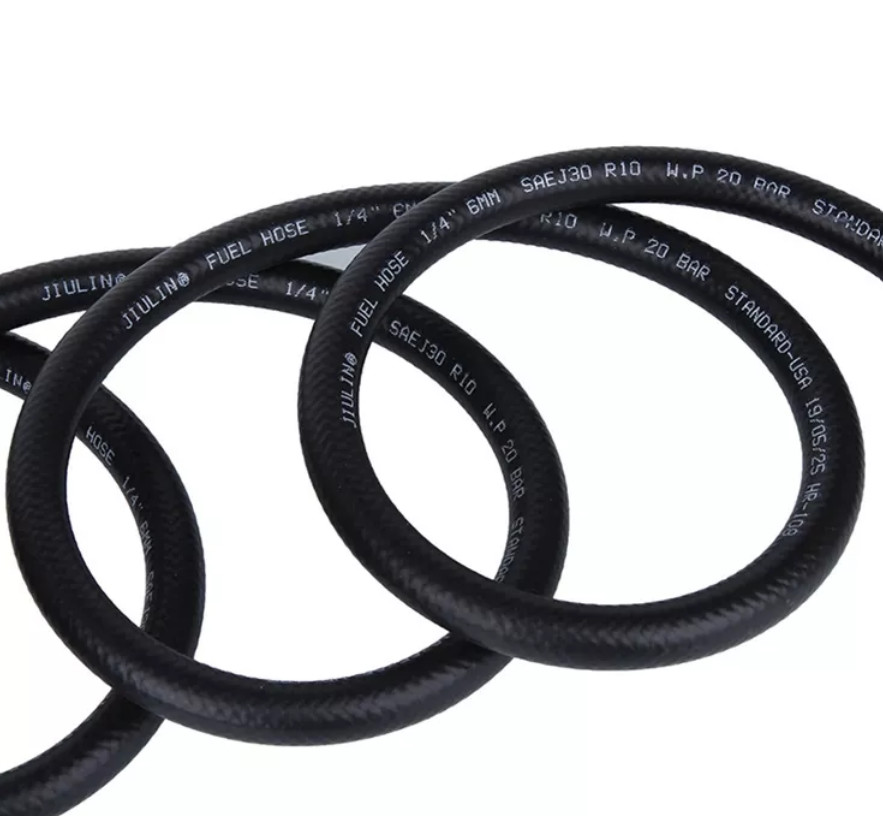

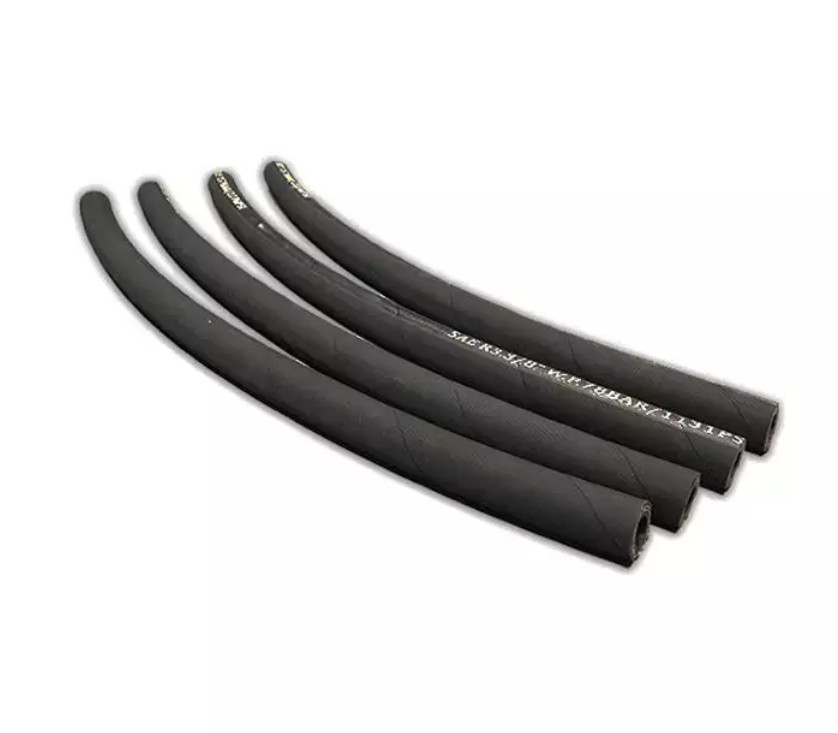

1. ساختار محصول:
شیلنگ انتقال پارچه از یک لایه لاستیکی داخلی، یک لایه سیم پیچ پارچه ای چند لایه و یک لایه لاستیکی بیرونی تشکیل شده است.
شیلنگ مکش پارچه ای از یک لایه لاستیکی داخلی، یک لایه سیم پیچ پارچه ای چند لایه، یک لایه تقویت کننده سیم فولادی مارپیچ و یک لایه لاستیکی بیرونی تشکیل شده است.
2. ویژگی های محصول:
شیلنگ دارای ویژگی های تحمل قطر بیرونی کوچک، مقاومت عالی در برابر روغن و مقاومت در برابر حرارت، وزن سبک، بدنه شلنگ نرم و بادوام و غیره است. فشار ترکیدگی کوچک شلنگ چهار برابر فشار کاری است.
3. استفاده از محصول:
انواع مختلفی از شیلنگ های انتقال (یا مکش) پارچه با توجه به رسانه های مختلف انتقال از مواد مربوطه ساخته می شوند.ساختار محصول از نظر طراحی معقول، با کیفیت بالا و بادوام است.شیلنگ های انعطاف پذیر برای مایعات مختلف مایع چسبناک و جامدات پودری و سایر رسانه های مواد.
جزئیات سریع:
| دسته بندی | مجرای لاستیکی |
| مشخصات محصول | 6mm-1000mm |
| حوزه کاربرد | استخراج گرد و غبار، گاز اگزوز، خاکستر |
|
اندازه طول |
می توان با توجه به نیازهای مهندسی سفارشی کرد |
| فشار کاری | 1-10 کیلوگرم |
پارامترهای فنی شیلنگ انتقال پارچه و شلنگ مکش همه منظوره:
| پارامترهای شیلنگ پارچه ای | |||||||||
| قطر داخلی (میلی متر) | فشار کاری | فشار ترکیدگی مربوطه | طول شلنگ | ||||||
| اندازه اسمی | تحمل | (Mpa) | (Mpa) | اندازه (متر) | تحمل (میلی متر) | ||||
| 13 | 0.8 | 0.5 | 0.7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
| 16 | 0.8 | 0.5 | 0.7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
| 19 | 0.8 | 0.5 | 0.7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
| 25 | 0.8 | 0.5 | 0.7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
| 32 | 1.2 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| 38 | 1.2 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| 51 | 1.2 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| 64 | 1.5 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| 76 | 1.5 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| پارامترهای شیلنگ مکش | ||||||||
| قطر داخلی (میلی متر) |
تعداد لایه های میانی (لایه) |
قطر سیم مارپیچ (میلی متر) | طول اتصال لوله (میلی متر) | طول شلنگ | ||||
| اندازه اسمی |
تحمل |
اندازه | تحمل | اندازه (متر) | تحمل (میلی متر) | |||
| 38 | 1.2 | 2 | 3 | 2.0 | 75 | 10 | 10 | 150 |
| 51 | 1.2 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
| 64 | 1.5 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
| 76 | 1.5 | 4 | 5 | 2.6 | 100 | 15 | 10 | 150 |
| 89 | 1.5 | 4 | 5 | 3.2 | 100 | 15 | 10 | 150 |
| 102 | 2.0 | 4 | 5 | 3.2 | 125 | 20 | 10 | 150 |
| 127 | 2.0 | 5 | 6 | 3.2 | 125 | 20 | 10 | 150 |
| 152 | 2.0 | 5 | 6 | 4.0 | 150 | 20 | 10 | 150 |
| 203 | 2.5 | 6 | 7 | 5.0 | 200 | 25 | 10 | 150 |
| 254 | 2.5 | 7 | 8 | 5.0 | 200 | 25 | 10 | 150 |
| 305 | 2.5 | 7 | 8 | 5.0 | 250 | 25 | 10 | 150 |
