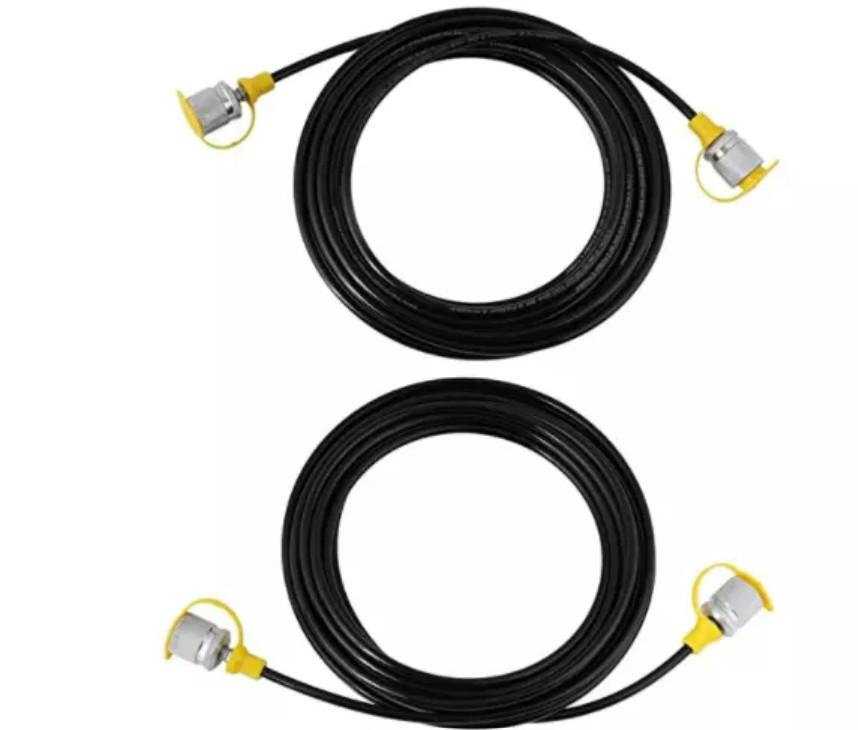

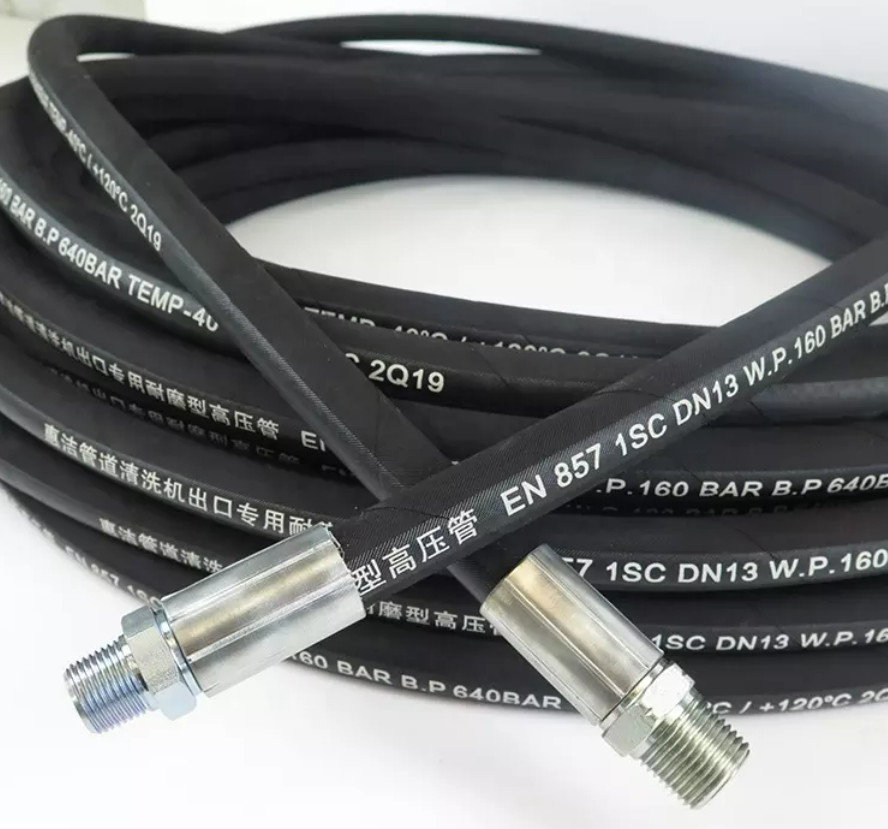

شیلنگ هیدرولیک فشار قوی سه لایه سیم بافته شده GB T3683-2011
ما تولید می کنیم:
شیلنگ فشار قوی معدن زغال سنگ، شلنگ پشتیبانی هیدرولیک معدن زغال سنگ، شیلنگ روغن فشار بالا، شیلنگ فشار بالا شلنگ بافته شده با قطر بزرگ، شیلنگ هیدرولیک، شلنگ با قطر بزرگ شناور دریایی، شلنگ فشار بالا حمل و نقل روغن دریایی و غیره.
جزئیات سریع:
| دسته بندی | شلنگ بافته شده با سیم فولادی فشار قوی |
| مشخصات محصول | 6mm-300mm |
| محدوده کاربرد | معدن، پشتیبانی هیدرولیک، سیستم هیدرولیک، قیچی، پمپ امولسیون صورت کار فنگ شویی |
| اندازه طول | می توان با توجه به نیازهای مهندسی سفارشی کرد |
| فشار کاری | 1-100MPA |
1. ساختار محصول:
ساختار شیلنگ بافته شده با سیم فولادی از لایه لاستیک داخلی لاستیک مصنوعی مقاوم در برابر مایع، لایه لاستیکی میانی، لایه تقویت کننده بافته شده با سیم فولادی I یا II یا III و لایه لاستیک بیرونی لاستیک مصنوعی با مقاومت عالی در برابر آب و هوا تشکیل شده است.
2. استفاده از محصول:
شیلنگ لاستیکی هیدرولیک تقویت شده با سیم فولادی عمدتاً برای پشتیبانی هیدرولیک معدن، استخراج معادن میدان نفتی، مناسب برای ساخت و ساز مهندسی، بلند کردن و حمل و نقل، آهنگری متالورژیکی، تجهیزات معدن، کشتی ها، ماشین آلات قالب گیری تزریقی، ماشین آلات کشاورزی، ماشین آلات مختلف و مکانیزاسیون و هیدرولیک اتوماتیک استفاده می شود. فشار در بخش های مختلف صنعتی حمل و نقل مایع مبتنی بر نفت (مانند روغن معدنی، روغن محلول، روغن هیدرولیک، روغن کوره، روغن روان کننده) مایع، مایع مبتنی بر آب (مانند امولسیون، امولسیون روغن-آب، آب)، گاز و غیره. و انتقال مایع با فشار و دمای معین در سیستم استفاده می شود.
توجه: شیلنگ بافته شده با سیم فولادی شرکت ما بر اساس استاندارد GB/T3683-2011 طراحی و ساخته شده است و شیلنگ های استاندارد ISO/DIS1436-1985، DIN20022 و SAE100RIAT، SAE100R2AT بر اساس نیاز قابل تولید می باشند.این استاندارد برای مایعات مبتنی بر روغن کرچک و روغنی مناسب نیست.
پارامترهای فنی شیلنگ بافته شده با سیم فولادی سه لایه GB/T3683-2011
| مشخصات شیلنگ |
شناسه |
قطر لایه سیم فولادی |
قطر خارجی |
فشار کاری | تست فشار | فشار ترکیدگی |
شعاع خمشی کوچک |
وزن مرجع | |||
| MPa | Psi | MPa | Psi | MPa | Psi | ||||||
| 3-5-72 | 5±0.5 | 0.6±13.2 | 0.8±17 | 72 | 10433 | 108 | 15649 | 180 | 26082 | 120 | 0.50 |
| 3-6-68 | 0.5±6 | 0.6±14.7 | 1.0±18.7 | 68 | 9853 | 102 | 14780 | 170 | 24633 | 140 | 0.56 |
| 3-8-54 | 0.5±8 | 0.6±16.7 | 20.7±1.0 | 54 | 7825 | 81 | 11737 | 120 | 17388 | 160 | 0.83 |
| 3-10-44 | 0.5±10 | 0.6±18.7 | 1.0±22.7 | 44 | 6376 | 66 | 9563 | 110 | 15939 | 180 | 0.95 |
| 3-13-36 | 0.5±13 | 0.8±22.2 | 26.2±1.2 | 36 | 5200 | 54 | 7800 | 108 | 15650 | 240 | 1.22 |
| 3-16-32 | 0.5±16 | 25.2±0.8 | 29.2±1.2 | 32 | 4625 | 48 | 7000 | 96 | 13900 | 300 | 1.30 |
| 3-19-28 | 0.5±19 | 0.8±28.2 | 1.2±32.2 | 28 | 4050 | 42 | 6010 | 84 | 12150 | 330 | 1.62 |
| 3-22-26 | 0.5±22 | 0.8±31.2 | 1.2±35.2 | 26 | 3750 | 39 | 5650 | 78 | 9418 | 380 | 1.81 |
| 3-25-24 | 0.5±25 | 0.8±34.9 | 1.2±38.9 | 24 | 3500 | 36 | 5200 | 72 | 8694 | 400 | 1.99 |
| 3-32-13 | 0.7±32 | 0.8±42.1 | 46.1±1.5 | 13 | 1884 | 19.5 | 2826 | 39 | 5651 | 450 | 2.29 |
| 3-38-12 | 0.7±38 | 0.8±48.1 | 52.1±1.5 | 12 | 1789 | 18 | 2608 | 36 | 5216 | 500 | 2.68 |
| 3-51-10 | 0.7±51 | 0.8±61.5 | 1.5±65.5 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 630 | 3.40 |
| 3-64-6 | 1.0±64 | 1.0±74.8 | 1.5±78.8 | 6 | 895 | 9 | 1304 | 18 | 2608 | 790 | 4.30 |
| 3-76-5 | 1.0±76 | 1.0±87.4 | 1.5±91.4 | 5 | 725 | 7.5 | 1087 | 15 | 2174 | 960 | 5.20 |
| 3-89-4 | 1.0±89 | 100.4±1.0 | 1.5±104.4 | 4 | 580 | 6 | 895 | 12 | 1789 | 1100 | 5.55 |
| 3-102-3.5 | 1.0±102 | 115.0±1.0 | 1.5±119 | 3.5 | 507 | 5.25 | 761 | 10.5 | 1521 | 1280 | 6.47 |
| 3-127-3.5 | 127±1.0 | 1.0±140 | 1.5±145 | 3.5 | 507 | 5.2 | 761 | 10.5 | 1521 | 1560 | 8.20 |
| 3-152-3.0 | 1.0±152 | 1.0±166 | 1.5±171 | 3 | 435 | 4.5 | 652 | 9 | 1304 | 1800 | 9.88 |
| 3-203-2.5 | 1.0±203 | 1.5±218 | 2.0±224 | 2.5 | 362 | 3.75 | 544 | 7.5 | 1087 | 2300 | 14.2 |
پرسش و پاسخ:
س: آیا می توانید نیاز خاص مشتری را دنبال کنید؟
A: بله، ما می توانیم آن را با توجه به نیاز خاص شما انجام دهیم.
س: شرایط پرداخت شما چیست؟
A: T/T (50٪ به عنوان سپرده پرداخت می شود، 50٪ مابقی قبل از تحویل پرداخت می شود)، L/C در دید، و سایر مواردی که قابل دوام هستید، دیگران.
س: و روش های بسته بندی شما چیست؟
پاسخ: ابتدا محصولات را با فیلم پلاستیکی بپیچید، سپس آن را در جعبه های چوبی بسته بندی کنید.
س: نزدیکترین بندر بارگیری شما کجاست؟
پاسخ: شانگهای، چینگدائو یا تیانجین، در چین.
س: آیا سفارش مقدار کمی را می پذیرید؟
ج: البته که داریم.
س: و شرایط حمل و نقل و تحویل شما چیست؟
A: حمل و نقل معمولا از طریق دریا یا هوا.
