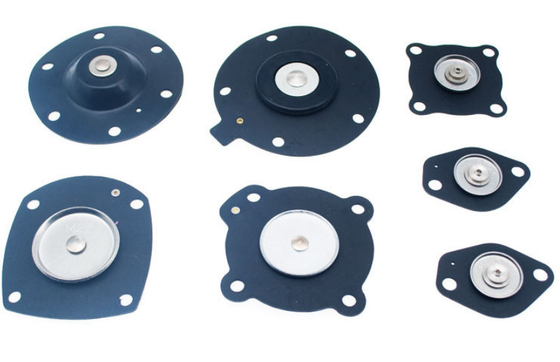

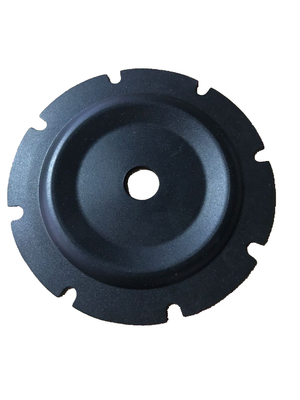

دیافراگم پارچه لاستیکی NBR NR مشکی نوع HF54-7

دیافراگم پارچه لاستیکی NBR NR مشکی نوع HF54-7

جزئیات سریع:

مواد: لاستیک NBR / نیتریل بوتادین / لاستیک بوتیرونیتریل، NR / لاستیک طبیعی، CR، FR

سناریوهای استفاده: دستگاه های فیلتر / تجهیزات رسوب دهنده
محدوده دما: -20℃~80℃
مدل: HF-DN25، HF-Z-25، HF-DN40، HF-M40، HF-M75، HF-DB116، HF-DB18M، HF-Y-102، HF-DN76، HF-DN76S، HF-DN62، HF-DN62Y، HF-20A، HF-DN25، HF-DN40، HF-DN20، HF-DN25، HF-3 و نیم اینچ، HF-DB-16، HF-DN20، HF-دیافراگم کوچک، HF-DN50 , HF-40, HF-1.5 اینچ, HF-D-15M, HF-028
درجه محصول: SSS

معرفی مختصر دیافراگم شیر پالس الکترومغناطیسی:

دیافراگم شیر پالس الکترومغناطیسی یک قطعه کامل دیافراگم لاستیکی است که با یک سر پرچ برای مسدود کردن خط لوله هوای فشرده یا خروجی هوای شیر مسدود کننده، یک سوراخ تخلیه تخلیه و یک سوراخ پیچ برای پشتیبانی ثابت در اطراف آن نصب شده است.این بخش کنترل کلیدی در شیر پالس الکترومغناطیسی است.

اصل کار نوع HF54-7:

دیافراگم شیر پالس الکترومغناطیسی شیر پالس را به دو محفظه هوا تقسیم می کند.هنگامی که فشار محفظه هوای عقب دیافراگم را به خروجی هوای دریچه نزدیک می کند، دریچه پالس در حالت بسته است، کنترل کننده پالس سیگنالی برای حرکت آرمیچر دریچه پالس، سوراخ دریچه هوا صادر می کند. محفظه پشت دریچه باز می شود و محفظه هوای عقب به سرعت فشار خود را از دست می دهد و باعث می شود دیافراگم به سمت عقب حرکت کند ، هوای فشرده از طریق خروجی دریچه دمیده می شود ، دریچه پالس در حالت باز است ، تزریق شروع می شود ، جریان الکتریکی خروجی سیگنال توسط کنترل کننده پالس ناپدید می شود، پیلوت الکترومغناطیسی دریچه پالس تنظیم مجدد می شود، سوراخ دریچه محفظه هوای عقب بسته می شود، و قسمت پشتی هنگامی که فشار محفظه هوا افزایش می یابد، دیافراگم دریچه پالس نزدیک به خروجی هوای شیر، شیر پالس در حالت بسته است و تزریق متوقف می شود.مدت زمان تزریق توسط کنترلر کنترل می شود.
