FF MF MM شکل ضربه گیر لاستیکی
ویژگی های میرایی لاستیک:
دلیل استفاده گسترده از کمک فنرهای لاستیکی این است که به طور موثر از ویژگی های لاستیک زیر استفاده می کنند:
1. لاستیک دارای خاصیت ارتجاعی و ویسکوالاستیسیته بالایی است.
2. در مقایسه با مواد فولادی، تغییر شکل لاستیک بزرگ و مدول آن کوچک است.
3. سفتی ضربه لاستیک بیشتر از سختی دینامیکی است و سختی دینامیکی بیشتر از سفتی استاتیکی است که منجر به کاهش تغییر شکل ضربه و تغییر شکل دینامیکی می شود.
4، شکل لاستیک را می توان آزادانه انتخاب کرد، سختی را می توان با طراحی فرمول تنظیم کرد، می تواند الزامات جهت های مختلف سختی و استحکام را برآورده کند.
هنگامی که ضربه گیر را انتخاب می کنیم، ابتدا باید ویژگی های آن را درک کنیم و سپس از طریق محیط برای انتخاب، ویژگی های کمک فنر لاستیکی این است که شکل آن را می توان با توجه به تقاضا طراحی کرد، سختی قابل تنظیم است، نسبت میرایی بیشتری نسبت به فنر ارائه می دهد. ، برشی، کششی، فشاری، نصب ساده تر است.هنگامی که ما مواد کمک فنر را انتخاب می کنیم، باید محیط استفاده از کمک فنرها را تعیین کنیم.اگر مواد به درستی انتخاب شود، عملکرد و عمر کمک فنر را می توان تا حد زیادی بهبود بخشید.

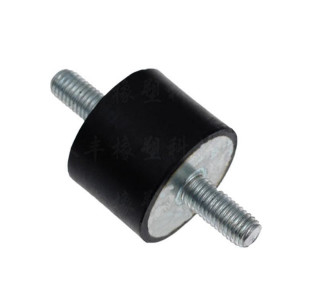

استاندارد-MM
| مدل | D | اچ | M×1 |
سختی 45 (daN/mm) |
سختی 60 (daN/mm) |
سختی 70 (daN/mm) |
فشرده سازی (میلی متر) |
| 1008MM10 | 10 | 8 | M4×10 | 3.8 | 7.2 | 11.3 | 1.6 |
| 1508MM10 | 15 | 8 | M4×10 | 12.8 | 23.5 | 32.5 | 1.6 |
| 1510MM10 | 15 | 10 | M4×10 | 8.6 | 14.7 | 21.1 | 1.8 |
| 1615MM10 | 16 | 15 | M4×10 | 6.5 | 12.2 | 15.8 | 3.0 |
| 1815MM16 | 18 | 15 | M6×16 | 17.2 | 32.5 | 45.0 | 1.7 |
| 2008MM18 | 20 | 8 | M6×18 | 19.2 | 35.0 | 48.3 | 1.6 |
| 2015MM18 | 20 | 15 | M6×18 | 7.5 | 14.2 | 19.2 | 3.0 |
| 2020MM18 | 20 | 20 | M6×18 | 4.4 | 8.1 | 11.3 | 4.0 |
| 2025MM18 | 20 | 25 | M6×18 | 3.0 | 5.5 | 7.7 | 5.0 |
| 2030MM18 | 20 | 30 | M6×18 | 2.0 | 3.7 | 5.2 | 6.0 |
| 2510MM18 | 25 | 10 | M6×18 | 27.8 | 53.3 | 73.3 | 2.0 |
| 2515MM18 | 25 | 15 | M6×18 | 15.0 | 28.3 | 40.0 | 3.0 |
| 2520VM18 | 25 | 20 | M6×18 | 10.0 | 18.1 | 24.4 | 4.0 |
| 2520 میلی متر 20 | 25 | 20 | M8×20 | 10.0 | 18.1 | 24.4 | 4.0 |
| 2522MM20 | 25 | 22 | M8×20 | 8.0 | 15.0 | 20.0 | 4.4 |
| 2525MM18 | 25 | 25 | M6×18 | 5.9 | 11.0 | 15.2 | 5.0 |
| 2525mm20 | 25 | 25 | M8×20 | 5.9 | 11.0 | 15.2 | 5.0 |
| 2530MM18 | 25 | 30 | M6×18 | 4.3 | 8.1 | 10.7 | 6.0 |
| 2530 میلی متر 20 | 25 | 30 | M8×20 | 4.3 | 8.1 | 10.7 | 6.0 |
| 254OMM20 | 25 | 40 | M8×20 | 2.7 | 5.3 | 7.2 | 6.0 |
| 3015MM20 | 30 | 15 | M8×20 | 20.0 | 37.3 | 51.8 | 3.0 |
| 3020MM20 | 30 | 20 | M8×20 | 12.5 | 23.8 | 31.9 | 4.0 |
| 3025MM20 | 30 | 25 | M8×20 | 8.1 | 11.2 | 15.4 | 5.0 |
| 3030MM14 | 30 | 30 | M6×14 | 5.8 | 10.8 | 14.6 | 6.0 |
| 3030MV20 | 30 | 30 | M8×20 | 5.8 | 10.8 | 14.6 | 6.0 |
| 3035MM23 | 30 | 35 | M8×23 | 5.1 | 9.2 | 12.3 | 7.0 |
| 3040MM20 | 30 | 40 | M8×20 | 4.5 | 7.6 | 10.0 | 8.0 |
| 3540MM23 | 35 | 40 | M8×23 | 6.3 | 9.9 | 12.8 | 10.0 |
| 4015MM23 | 40 | 15 | M8×23 | 33.1 | 62.3 | 86.4 | 3.0 |
| 4020MM23 | 40 | 20 | M8×23 | 25.6 | 48.1 | 66.3 | 4.0 |
| 4020MM25 | 40 | 20 | M10×25 | 25.6 | 48.1 | 66.3 | 4.0 |
| 4025MM25 | 40 | 25 | M10×25 | 18.1 | 33.8 | 46.2 | 5.0 |
| 4025MM28 | 40 | 25 | M12×28 | 18.1 | 33.8 | 46.2 | 5.0 |
| 4028MM25 | 40 | 28 | M10×25 | 14.6 | 27.1 | 37.1 | 5.6 |
| 4030MM23 | 40 | 30 | M8×23 | 12.7 | 23.8 | 33.5 | 6.0 |
| 4030VV25 | 40 | 30 | M10×25 | 12.7 | 23.8 | 33.5 | 6.0 |
| 4035MM23 | 40 | 35 | M8×23 | 9.7 | 18.1 | 25.2 | 7.0 |
| 4035MM25 | 40 | 35 | M10×25 | 9.7 | 18.1 | 25.2 | 7.0 |
| 4040MM23 | 40 | 40 | M8×23 | 8.1 | 15.0 | 20.6 | 8.0 |
| 4040MM25 | 40 | 40 | M10×25 | 8.1 | 15.0 | 20.6 | 8.0 |
| 4045MM25 | 40 | 45 | M10×25 | 6.8 | 12.7 | 17.0 | 9.0 |

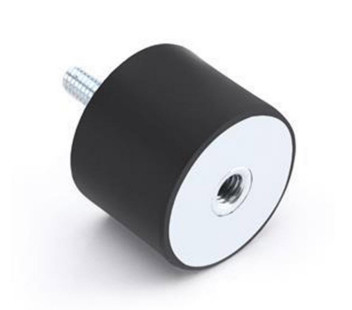

استاندارد-MF
| مدل | D | اچ | د | M×1 |
سختی 45 (daN/mm) |
سختی 60 (daN/mm) |
سختی 70 (daN/mm) |
فشرده سازی (میلی متر) |
| 1008MF10 | 10 | 8 | M4 | M4×10 | 4.0 | 7.3 | 10.3 | 1.6 |
| 101OMF10 | 10 | 10 | M4 | M4×10 | 4.0 | 7.5 | 10.5 | 1.9 |
| 1508MF10 | 15 | 8 | M4 | M4×10 | 12.8 | 23.5 | 32.5 | 1.6 |
| 161 OMF10 | 16 | 10 | M4 | M4×12 | 6.5 | 12.2 | 15.8 | 3.0 |
| 1610MF12 | 16 | 10 | M5 | M5×12 | 6.5 | 12.2 | 15.8 | 3.0 |
| 1615MF10 | 16 | 15 | M4 | M4×10 | 4.6 | 8.5 | 11.8 | 3.0 |
| 2008MF18 | 20 | 8 | M6 | M6×18 | 19.2 | 35.0 | 48.3 | 1.6 |
| 2015MF18 | 20 | 15 | M6 | M6×18 | 7.8 | 7.8 | 7.8 | 3.0 |
| 2020MF18 | 20 | 20 | M6 | M6×18 | 4.5 | 8.4 | 11.6 | 4.0 |
| 2025MF18 | 20 | 25 | M6 | M6×18 | 3.1 | 5.6 | 8.0 | 5.0 |
| 2030MF18 | 20 | 30 | M6 | M6×18 | 2.1 | 3.8 | 5.3 | 6.0 |
| 2508MF18 | 25 | 8 | M6 | M6×18 | 27.8 | 53.3 | 73.3 | 2.0 |
| 2508MF20 | 25 | 8 | M8 | M8×20 | 27.8 | 53.3 | 73.3 | 2.0 |
| 251 OMF20 | 25 | 10 | M8 | M8×20 | 24.3 | 42.0 | 57.9 | 2.5 |
| 2515MF18 | 25 | 15 | M6 | M6×18 | 15.4 | 29.2 | 40.8 | 3.0 |
| 2520MF18 | 25 | 20 | M6 | M6×18 | 10.3 | 18.8 | 25.0 | 4.0 |
| 2520MF20 | 25 | 20 | M8 | M8×20 | 10.3 | 18.8 | 25.0 | 4.0 |
| 2522MF20 | 25 | 22 | M8 | M8×20 | 8.2 | 15.6 | 20.6 | 4.4 |
| 2525MF18 | 25 | 25 | M6 | M6×18 | 6.1 | 11.4 | 15.7 | 5.0 |
| 2525MF20 | 25 | 25 | M8 | M8×20 | 6.1 | 11.4 | 15.7 | 5.0 |
| 2530MF18 | 25 | 30 | M6 | M6×18 | 4.4 | 8.5 | 11.1 | 6.0 |
| 2530MF20 | 25 | 30 | M8 | M8×20 | 4.4 | 8.5 | 11.1 | 6.0 |
| 3015MF20 | 30 | 15 | M8 | M8×20 | 20.9 | 30.3 | 53.6 | 3.0 |
| 302OMF20 | 30 | 20 | M8 | M8×20 | 13.1 | 22.4 | 33.1 | 4.0 |
| 3025MF20 | 30 | 25 | M8 | M8×20 | 8.3 | 14.3 | 19.5 | 5.0 |
| 303OMF20 | 30 | 30 | M8 | M8×20 | 6.0 | 11.2 | 15.0 | 6.0 |
| 304OMF20 | 30 | 40 | M8 | M8×20 | 4.0 | 7.8 | 10.3 | 8.0 |
| 4020MF23 | 40 | 20 | M8 | M8×23 | 26.3 | 49.4 | 68.1 | 4.0 |
| 4020MF25 | 40 | 20 | M10 | M10×25 | 26.3 | 49.4 | 68.31 | 4.0 |
| 4025MF25 | 40 | 25 | M10 | M10×25 | 18.6 | 34.8 | 47.6 | 5.0 |
| 4028MF25 | 40 | 28 | M10 | M10×25 | 15.0 | 27.9 | 38.3 | 5.6 |
| 4030MF23 | 40 | 30 | M8 | M8×23 | 13.1 | 24.6 | 34.2 | 6.0 |

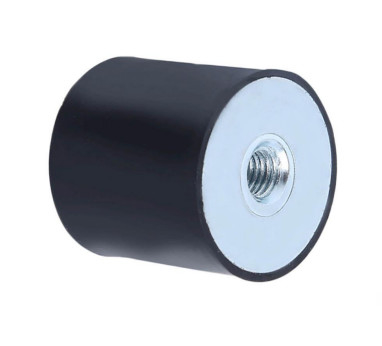

استاندارد-FF
| مدل | D | اچ | M×1 |
سختی 45 (daN/mm) |
سختی 60 (daN/mm) |
سختی 70 (daN/mm) |
فشرده سازی (میلی متر) |
| 2015FF06 | 20 | 15 | M6 | 7.9 | 14.8 | 20.5 | 3.0 |
| 2020FF06 | 20 | 20 | M6 | 4.6 | 8.6 | 11.8 | 4.0 |
| 2025FF06 | 20 | 25 | M6 | 3.2 | 3.2 | 3.2 | 5.0 |
| 2030FF06 | 20 | 30 | M6 | 2.2 | 3.8 | 5.4 | 6.0 |
| 2515FF06 | 25 | 15 | M6 | 15.7 | 30.0 | 42.0 | 3.0 |
| 2520FF06 | 25 | 20 | M6 | 10.5 | 19.4 | 25.6 | 4.0 |
| 2525FF06 | 25 | 25 | M8 | 6.2 | 11.9 | 16.2 | 5.0 |
| 2530FF08 | 25 | 30 | M8 | 4.8 | 8.9 | 11.5 | 6.0 |
| 3020FF08 | 30 | 20 | M8 | 12.6 | 24.0 | 32.0 | 4.0 |
| 3030FF08 | 30 | 30 | M8 | 6.1 | 11.5 | 15.4 | 6.0 |
| 3040FF08 | 30 | 40 | M8 | 4.1 | 8.1 | 10.6 | 8.0 |
| 4020FF08 | 40 | 20 | M8 | 26.7 | 50.8 | 73.3 | 4.0 |
| 4028FF08 | 40 | 28 | M8 | 15.4 | 28.3 | 38.8 | 5.6 |
| 4028FF10 | 40 | 28 | M10 | 15.4 | 28.3 | 38.8 | 5.6 |
| 4030FF08 | 40 | 30 | M8 | 13.5 | 25.0 | 35.0 | 6.0 |
| 4030FF10 | 40 | 30 | M10 | 13.5 | 25.0 | 35.0 | 6.0 |
| 4040FF08 | 40 | 40 | M8 | 8.6 | 15.8 | 21.7 | 8.0 |
| 4040FF10 | 40 | 40 | M10 | 8.6 | 15.8 | 21.7 | 8.0 |
| 4045FF10 | 40 | 45 | M10 | 7.3 | 13.7 | 18.8 | 9.0 |
| 5025FF10 | 50 | 25 | M10 | 36.2 | 66.7 | 91.9 | 5.0 |
پرسش و پاسخ
س: آیا شما شرکت تجاری یا سازنده هستید؟
A: ما تولید کننده ارتعاش میرایی کارگاه صنعتی و محصولات جذب کننده میکرو ارتعاش با تجربه چندین ساله در چین هستیم.
س: زمان تحویل شما چقدر است؟
A: اگر سهام داریم، می توانیم فوری تحویل دهیم.اگر موجودی وجود نداشته باشد، به QTY بستگی دارد، اما معمولاً بیش از 20 روز کاری نیست.
س: وزن و اندازه گیری محصول چیست؟
A: اندازه های مختلف با مقدار متفاوت، لطفا برای جزئیات با ما تماس بگیرید.
س: آیا می توان محصولات را با نیاز مشتری تولید کرد؟
آ:بله، سرویس OEM در دسترس است.
س: برای نقل قول سریع چه چیزی باید بدانید؟
پاسخ: اگر جزئیات ترسیم دقیق سفارش OEM، مدل، نوع اتصال انتهایی، استاندارد فلنج و مواد، متوسط، فشار، دما و سایر شرایط کاری را داشته باشیم، بسیار قدردانی خواهد شد.
